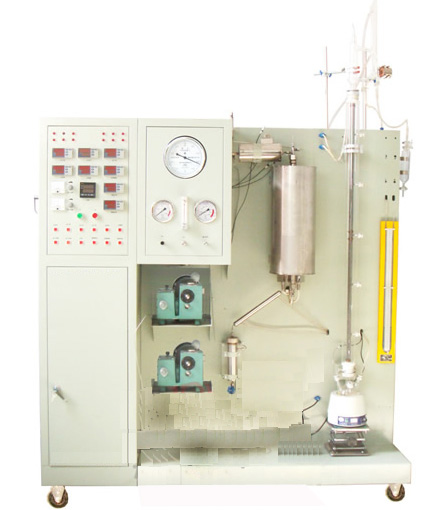

FCHG-30 乙苯脫氫實驗裝置
一、功能：
1、掌握本實驗的工藝流程及工藝操作。
2、熟悉乙苯脫氫實驗的工作原理及操作。
3、掌握制取苯乙烯的過程，進行乙苯脫氫實驗的工藝計算。
二、主要配置：
反應器、計量泵、汽化器、氣體混合器、液體混合器、氣液混合器、氣液分離器、冷凝器、產品儲槽、加熱管、壓力儀表、溫度儀表、氫氣鋼瓶（自備）、實驗臺框架及電控柜等。
三、技術參數：
1、反應器：Φ25×650mm，采用不銹鋼材質。
2、計量泵：為微型隔膜計量泵；功率30W；最大流量9L/h；沖程頻率120/minute；吸程2m。
3、汽化器：采用不銹鋼材質，φ10×250mm；加熱功率1KW。
4、混合器：采用不銹鋼材質，50 ml/個。冷凝器：ф40×400mm，不銹鋼材質。
5、氣液分離器：ф50×150mm，不銹鋼材質。
6、濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。
7、裝置汽化溫度300℃，脫氫反應溫度540~600℃，水∶乙苯=1.5∶1（體積比）（50毫升氧化鐵催化劑）。
8、電控柜面板及實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
9、外形尺寸：1300×550×1700mm。（帶滑輪及禁錮腳）
數據采集型（FC-TQ/FB-II）：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
