FCJD-12型PLC技能工作島實訓裝置
一、概述

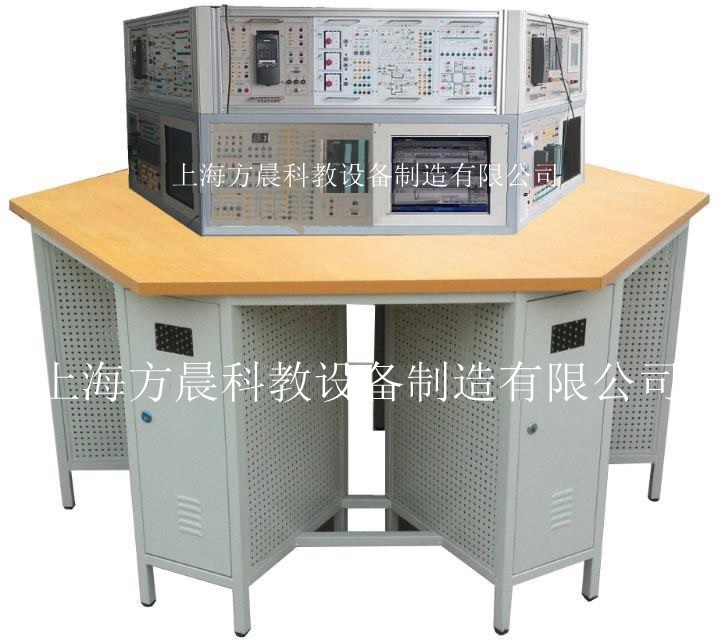

PLC技能工作島實訓裝置采用6工位弧形工作島設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，面板采用一次成型輕觸式高檔面板，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。
PLC技能工作島實訓裝置開設的《可編程控制器技術》、《可編程控制器及其應用》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實訓和實物控制實訓，同時也為了高層次的設計開發實訓提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十多組最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制實訓。
二、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出
D．+5V/1A直流穩壓輸出
E．±12V/1A直流穩壓輸出
3、重量：200Kg
4、外形尺寸：2200×2200×1500mm
三、裝置構成
1、PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC主機及模塊：西門子S7-200
3、變頻器：配置西門子V20變頻器，帶有通訊接口及BOP操作面板。
4、觸摸屏：配置昆侖通態TPC7062 7寸彩色觸摸屏。
5、六工位島式實訓操作桌，面板采用復合防火板，桌子框架為1.2mm厚鋼板材質，帶電腦機位及鍵盤位。
6、編程應用軟件：STEP 7 Professional V13
7、工控組態軟件：MCGS昆侖通態
8、三相鼠籠電動機AC380V（Y/△）
9、PLC實訓掛箱：
（1）LED數碼管顯示PLC自動控制實訓掛箱（實物）
（2）四層電梯的PLC自動控制實訓掛箱（實物）
（5）加工中心刀具庫選擇控制實訓掛箱（實物）
（3）電機的自動控制實訓掛箱
（4）步進電機的PLC控制實訓掛箱
（5）繼電器控制實訓掛箱
（6）基礎實訓掛箱
五、配置清單（單套配置）
1.基本配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
6工位島式實訓桌 |
臺 |
1 |
面板采用復合防火板，桌子框架為1.2mm厚鋼板材質，帶電腦機位及鍵盤位。 |
|
2 |
島式實驗屏 |
套 |
1 |
鋁型材框架，6個工作面，安裝實訓模塊。 |
|
3 |
PLC主機模塊 |
套 |
6 |
西門子S7-200smart CPUSR40 AC/DC/RLY數字量26點輸入/16點輸出，1 個以太網口/1 個串口（RS485）；配套編程電纜。 |
|
4 |
模擬量模塊 |
塊 |
6 |
EM AM06模擬量 4路輸入2 路輸出 |
|
5 |
變頻器模塊 |
塊 |
6 |
西門子V20變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
6 |
觸摸屏模塊 |
組 |
6 |
7寸真色彩MCGS 7062 |
|
7 |
實驗電機 |
臺 |
6 |
三相鼠籠電動機AC380V（Y/△） |
|
8 |
實驗凳 |
張 |
6 |
圓盤ABS塑料面板，鐵腿。 |
|
9 |
實驗通訊線 |
條 |
6 |
PLC主機專用排線，長度80mm以上。 |
|
10 |
實驗線 |
根 |
90 |
PLC模塊實驗雙頭插線，長度60mm以上。 |
|
11 |
實驗指導書 |
本 |
6 |
|
七、基本實訓項目
（一）PLC實訓項目
1．與、或、非邏輯功能實訓
2．定時器、計數器功能實訓
3．跳轉、分支功能實訓
4．移位寄存器實訓
5．數據處理功能實訓
6．微分、位操作實訓
7．LED數碼官顯示PLC自動控制實訓（實物）
8．四層電梯的PLC自動控制實訓（實物）
9．加工中心刀具庫選擇控制實訓（實物）
10．電機的自動控制實訓 （實物）
11．步進電機的PLC控制（實物）
12．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
13．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
14．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
15．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
16．MCGS組態棒圖實訓教學,利用已編輯好組態棒圖,對以上任何實訓進行動態跟蹤教學實訓
17．針對實訓項目的具體要求，學生自行編輯組態棒圖進行實訓。
（二）變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量（電壓/電流）控制方式的變頻調速
8.瞬時停電啟動控制
9.PLC控制變頻器外部端子的電機正反轉
10.PLC控制變頻器外部端子的電機運行時間控制
11.基于PLC數字量控制方式的多段速
12.基于PLC通信方式的變頻器開環調速
13.基于PLC通信方式的速度閉環控制
14.變頻器恒壓供水系統的模擬
（三）觸摸屏實訓
1.觸摸屏的參數設置與編程
2.觸摸屏組態控制三相異步電機點動與自鎖
3.觸摸屏組態控制三相異步電機正反轉
4.觸摸屏組態控制三相異步電機星三角起動
5.觸摸屏組態控制變頻器模擬量調速
