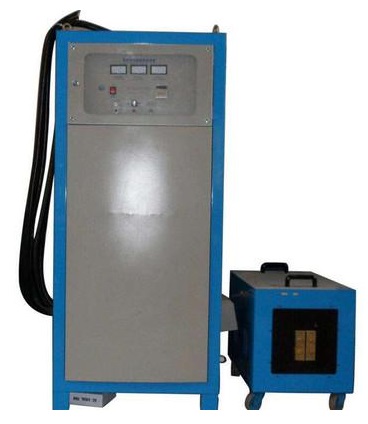

FCPS-1型超音頻感應加熱電源技能實訓考核裝置
一、概 述
該
裝置是根據高級維修電工及維修電工技師相關技能培訓要求，綜合工廠實際應用設備而研制。該裝置可作為各企業、職業技術院校、技校等單位的高級維修電工及維修電工技師培訓用，也可作為有關部門對高級維修電工及維修電工技師資格認定的考核鑒定設備。
該裝置采用AC-DC-AC交直交電壓型串聯諧振式電路，其主電路采用三相不可控整流，IGBT斬波調壓調功，逆變器工作于零電流開關環境。裝置為透明式設計，超音頻感應加熱電源的各個環節以及水冷系統的工作情況一目了然，直觀性強。
二、特 點
1.裝置設置有三相隔離變壓器，使主電路與電網隔離，對人身安全起到了一定的保護作用
2.整機逆變部分采用德國西門子原裝IGBT大功率開關管，整流部分采用日本富士原裝整流模塊
3.采用數字鎖相與諧振變頻技術，實現無相差頻率自動跟蹤，能自動適應各種負載
4.整機控制為IGBT斬波調壓調功方式，工作頻率穩定
5.擁有恒功率和恒流控制功能，最大程度地高效快速加熱，優化金屬工件的加熱過程
6.裝置具有完善過壓、過流、缺相、缺水、過熱等保護系統，安全性好，可靠性高
7.裝置的所有電路原理圖均繪制在面板上，同時引出了相應的波形觀測孔，以供學生調試、分析、測試之用，有利于學生對超音頻感應加熱電源各環節工作原理的理解
8.裝置占地面積小，節約實訓用房。裝置自帶冷卻水箱，無須設置專門水池
9.裝置具有故障設置與排除功能，設置的故障均為工業現場應用中的常見故障，學生可以很方便的在本裝置上進行排故操作
10.裝置適用于高級維修電工和維修電工技師的培訓和等級證考試
三、主要技術參數
1.工作電源：三相四線 ～380V±10% 50Hz
2.輸出功率：5～10kW
3.輸出調節范圍：10%～100%
4.輸出頻率：20kHz～40kHz
5.諧振方式：串聯
6.負載耦合方式：感應耦合
7.控制方式：恒功率或恒流控制
8.冷卻方式：水冷
9.效率：＞90%
10.負載持續率：100%（在循環水冷卻條件下）
11.工作環境：環境溫度范圍為0℃～+40℃ 相對濕度＜80%(25℃)
四、實訓項目
1.IGBT斬波電路實訓
2.IGBT超音頻感應加熱電源的調試及加熱運行
3.串聯逆變電路的IGBT超音頻感應加熱電源性能的研究
4.IGBT超音頻感應加熱電源排故實訓
