主頁> 產品中心 > 汽車空調實訓臺 >

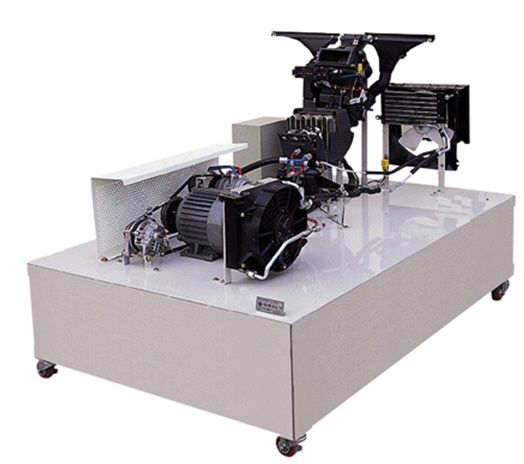

汽車空調系統接線裝配調試運行試驗臺

產品詳情

汽車空調系統接線、裝配、調試運行試驗臺

一、產品簡介
該設備采用國產輕卡汽車空調系統為基礎，充分展示汽車空調系統的組成結構和工作過程。
設備采用開放式設計，由學員動手進行汽車空調接線、裝配、調試實訓。

二、功能特點
1.真實可運行的空調全套運行總成（帶齊附件），學員動手進行空調接線、裝配、調試實訓,發動機各工況正常。
2.由三相電機做為動力源，帶動空調壓縮機工作。
3.附有元器件圖標與端子標注號，學員對照附錄的電路圖、原理圖和空調實物，進行空調接線及管路裝配。
4.空調裝配好、加注制冷劑，操作開關空調可正常運行。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習空調裝配與接線、加注制冷劑、檢漏等實操工作平臺。
7.實訓臺底座采用鋼結構焊接，封閉式的展示柜，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、汽車空調系統接線裝配調試運行試驗臺技術型號
1、外形尺寸：1300×1000×1300mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、制冷劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
三相異步電動機：
1、型號：YT 100L1-4
2、電壓：AC 380V
3、功率：2.2KW
4、轉 速：1420r/min
四、汽車空調系統接線裝配調試運行試驗臺基本配置(每臺)

序號	名稱	型號車型	單位	數量
1	元器件圖標與端子標注		套	1
2	點火開關		個	1
3	高壓壓力表	R134a，0～3.5MPa	個	1
4	低壓壓力表	R134a，0～1.5MPa	個	1
5	數字式進風口溫度表		個	1
6	數字式出風口溫度表		個	1
7	空調控制器總成		套	1
8	空調蒸發箱總成		套	1
9	壓縮機總成		套	1
10	膨脹閥總成		套	1
11	干燥器總成		套	1
12	鼓風機總成		套	1
13	冷凝器		個	1
14	冷卻電子風扇		套	1
15	三相異步電動機	YT 100L1-4/2.2KW	臺	1
16	進出風管道及附件	原車全新	套	1
17	移動臺架(帶自鎖腳輪裝置)	1300×1000×1300mm(長×寬×高)	臺	1
18	設備教師手冊		套	1
19	設備學生施工手冊		套	1
20	設備合格證、保修卡		套	1
