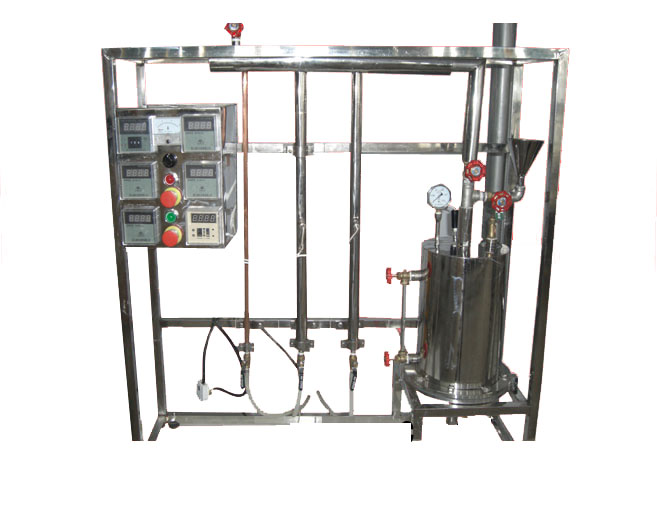

FCHG-10 裸管和絕熱管傳熱實驗裝置
一、功能：
1、觀察和比較裸管、固體材料保溫管和夾層保溫管的散熱速度，以及影響散熱速率的主要因素；
2、測定裸管向周轉空間總的放熱系數，固體保溫材料的導熱系數，以及空氣夾層保溫管的有效導熱系數。
二、主要配置：
裸管、固體材料保溫管、空氣夾層保溫管、蒸發器、壓力儀表、溫控儀表、實驗臺框架及電控柜等。
三、技術參數：
1、實驗管：包括裸管、固體材料保溫管和空氣夾層保溫管，內管ф10X1mm，外管ф30X1.2mm，換熱段長度：1.2m，精制不銹鋼材質。
2、蒸發器：電熱管：功率2KW、電壓220V，不銹鋼材質。
3、壓力儀表：測量范圍：0-2.5MPa，精度0.5級；溫度儀表：測量范圍:-50 - 150℃，精度0.5級。
4、實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
5、外形尺寸：1500×500×1400mm。（帶滑輪及禁錮腳）
數據采集型（FC-CR/LJ-II）：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
