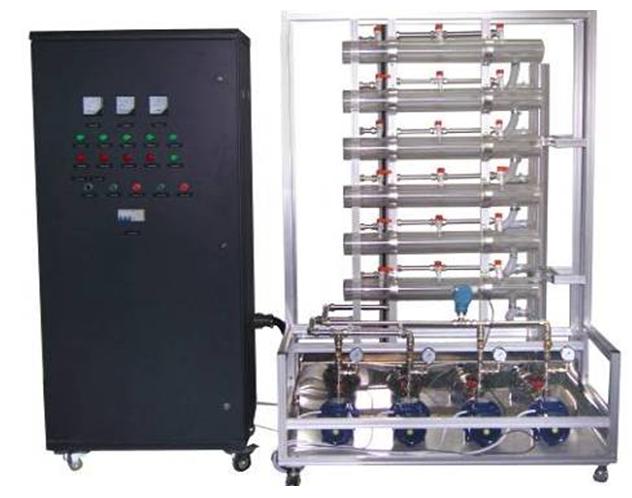

FC-160A型變頻恒壓供水技能考核裝置
一、概述:
裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控制平臺采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。
三、系統特點:
控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。
控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。
三、配置清單
|
序號 |
器材名稱 |
數 量 |
|
1 |
PLC主機+模擬量模塊+通信模塊 |
1臺 |
|
2 |
變頻器 |
1臺 |
|
3 |
不銹鋼離心泵 |
4臺 |
|
4 |
壓力變送器 |
1只 |
|
5 |
壓力表 |
4只 |
|
6 |
鋁合金對象框架 |
1套 |
|
7 |
交流接觸器 |
8只 |
|
8 |
三極熱過載繼電器 |
4只 |
|
9 |
空氣開關 |
1只 |
|
10 |
指示燈 |
8只 |
|
11 |
組態軟件 |
1套 |
|
12 |
開關電源 |
1塊 |
|
13 |
控制屏 |
1臺 |
|
14 |
實驗桌 |
1臺 |
四、實訓項目
1.控制屏結構認識與調試
2.單泵控制變頻恒壓供水
3.雙泵切換變頻恒壓供水
4.生活水系統靜態壓力控制
5.生活水系統動態壓力控制
6.生活水系統的分時控制
7.夜間休眠模式下的供水
8.消防狀態控制
9.綜合控制系統
