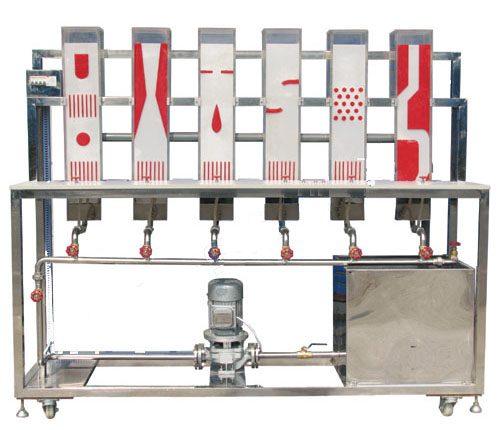

FCDR-11 流體流動圖形演示實驗裝置
一、功能：
1、觀察流體流過不同繞流體的流動現象，加深對流體運動特性的認識。
2、了解流體流動狀態跟蹤方法。
3、觀察水流繞流圓柱體、迎角機翼、突擴、突縮等情況下的流動形態。
4、加深對邊界層分離現象的認識，充分認識流體在實際工程中的各類流動現象。
二、主要配置：
供水箱、供水泵、實驗觀察段、摻氣裝置、光源、調節閥、實驗臺框架及電控柜等。
三、技術參數：
1、供水箱：容積約50L，不銹鋼材質。
2、供水泵：最高揚程：15m，額定流量：30L/min，功率：370W，220V。
3、實驗觀察段：分為六個獨立觀察面板操作，各尺寸約160×700 mm，透明多色有機玻璃精制。
4、摻氣裝置：控制摻氣量及氣泡大小。顯示面，有機玻璃制作。
5、電控柜面板及實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
6、外形尺寸： 1800×500×1600mm。（帶滑輪及禁錮腳）
