一、產品概述
本實訓系統綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。 二、產品結構

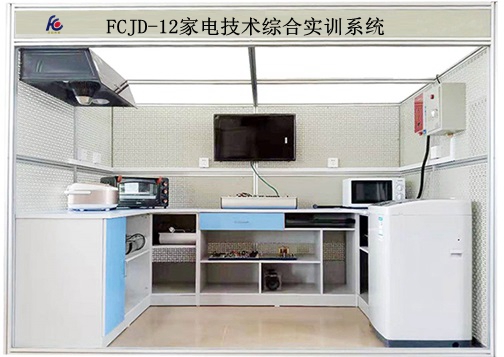

通過模擬房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用鋼制網孔板和工業型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面靜電噴塑，色彩穩重，外表美觀大方，裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；可開設電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤2kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
5. 裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）
6．實驗室智慧用電安全控制系統
1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端
7.無紙化考核平臺
提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與 學員設故與排故界面原理圖與設備面板原理圖完全一致)可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
四、實訓項目
1＝洗衣機模塊
1.全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2.全自動洗衣機機械結構的認識及拆裝
3.進水、排水常見故障的檢測和排除
4.洗滌、脫水常見故障的檢測和排除
5.全自動洗衣機程控器的檢測
6.電機及電機控制故障的檢測和排除
7.機械傳動系統的常見故障及檢修
8.集成控制電路檢測和故障分析排除
9.漏電安全防護報警系統故障分析和排除
2）抽油煙機模塊
1.抽油煙機常用元器件，及控制芯片的認識和檢測
2.抽油煙機機械結構的認識及拆裝
3.電機不轉故障的檢測和排除
4.電機轉動時無規律故障的檢測和排除
5.集成控制電路檢測和故障分析排除
3）電熱水器模塊
1.電熱水器常見元器件，及控制芯片的認識和檢測
2.電熱水器機械結構的認識及拆裝
3.防電墻技術的學習及故障的分析與排除
4.內膽故障的分析和排除
5.恒溫電路部分故障的分析和排除
6.電熱水器使用安全的學習和掌握
7.集成控制電路檢測和故障分析排除
8.漏電安全防護報警系統故障分析和排除
4）電烤箱模塊
1.電烤箱常見元器件，及控制芯片的認識和檢測
2.電烤箱機械結構的認識及拆裝
3.溫控器部分故障的分析和排除
4.定時控制電路故障的分析和排除
5.內膽故障的分析和排除
6.集成控制電路檢測和故障分析排除
5）電飯煲模塊
1.微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
2.微電腦控制電飯鍋結構的認識及拆裝
3.微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
4.微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
5.微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
6.微電腦控制電飯鍋的常見故障及維修
7.微電腦控制電飯鍋控制電路常見故障的檢測及維修
6）微波爐模塊
1.微波爐主要元器件，控制芯片，顯示器件的認識與檢測
2.微波爐結構的認識及拆裝
3.微波爐加熱的原理分析及實物演示
4.微波爐微波產生電路的常見故障及檢測維修
5.微波爐控制電路及定時電路常見故障與檢測維修
6.微波爐電壓轉換電路的常見故障及檢測維修
7.微波爐保護裝置的檢測與維修
8.微波爐常見故障的檢測及維修
7）洗碗機模塊
1.洗碗機主要元器件，控制芯片，顯示器件的認識與檢測
2.洗碗機結構的認識及拆裝
3.洗碗機加熱的原理分析及實物演
4.洗碗機保護裝置的檢測與維修
5.洗碗機爐常見故障的檢測及維修

訂購指南
“家電技術綜合實訓系統”能為用戶展示美觀大方的外形，實用的結構和工藝，產品質量穩定可靠。此外，還可為用戶提供培訓、維修等服務。
本裝置實驗功能完備，通用性強，能完成、機電類、電熱類、電磁類各種常用家電電氣控制實訓項目實驗，具體學?？筛鶕?jù)自己的需要進行配置。用戶如有特殊要求，本企業可另行提供特殊要求的部件。
由于本裝置的用途廣泛，實驗功能完備，投資效益明顯，因而是全日制高等院校、電大、職大、中專、職業技術學校等電力、電氣類專業理想的實驗設備。
本產品在供貨時附有使用說明、實驗指導書等技術資料，并配有實驗連接線導線和備件。歡迎與本企業洽談業務！
