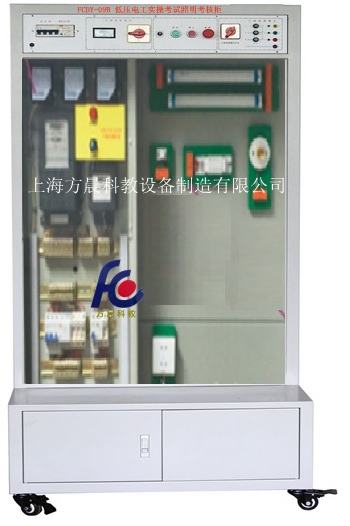

FCDY-09B 低壓電工實操考試照明考核柜
一、產品技術要求:
1、外型尺寸：高195x 寬90 x 深度60 cm
鐵質噴塑結構。下裝有四個萬向調節轉動輪子和裝有剎車系統。并且?guī)в袃ξ锕瘛?br />
儲物柜尺寸：高30*長60*寬90
2、工作電源：交流三相四線380±5% 50HZ
3、輸入功率：<3KVA
4、輸出交流電源：三相四線380V、單相220V，電壓表指示，電源帶有啟動停止急停按鈕。
5、人身安全保護功能電流型漏電保護、電壓型漏電保護、防觸電實驗導線。
6、安全防范結構要求如牢固接地，按鈕指示燈內置，電機防護罩等，結構不能偏離工業 實際應用，柜內包含電氣實操/考核板，工具隔板、電機及電機安裝板等。
7、接線端子因該設備為高頻率使用設備，接線端子必須堅固耐用，易拆易換，并配備有足量的備件。
8、工藝要求電氣板上的電氣元件排布，要求合理、美觀、操作方便、空間充裕。設備仿真實際照明安裝形式，體現室內/室外、墻內/墻外的作業環境；
9、接線端子：因該設備為高頻率使用設備，接線端子必須堅固耐用，易拆易換，并配備有足量的備件。
10、工藝要求電氣板上的電氣元件排布，要求合理、美觀、操作方便、空間充裕，端子號碼必須按統一規范機打編排，利于考生實操和考核。
11、考核系統整個系統軟件能完成對設備的單機考核，網絡云考核，考場監考，設備監控，信息采集，數據處理。
單機考核，在設備無網絡連接時，老師可以通過登錄密碼輸入登錄老師界面進行，考核時間、設備信息、考核項目、設置故障點、設備使用權限的設置，完成考核相關信息的設置，返回到學生登陸界面，學生上機，輸入學號即可開始考核，考核完成考核結果數據會自動保存在歷史數據內，可利用U盤導出考核數據。
網絡云考核，在設備與英特網連接好后，監考人員可以通過網絡APP或二維碼掃描進入控制界面，進行同單機考核的設置，設置完成后，即可通知學生利用手機掃描登陸二維碼，輸入學號，開始進行考核，考核開始監考人員可以通過聲像界面對考核人員進行監考。
設備監控，當設備使用過程中出現異常，聯網設備會向綁定人員進行微信或郵箱進行報警提示設備異常，遠程可實現對設備的電源控制，及時斷開設備電源
二、設備配置
低壓電工實操考試照明考核柜柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。內含：電源開關（單相斷路器3只、三相斷路器1只）、電能表2只、照明燈（白熾燈、日光燈各1個）、熔斷器2個（備注額定電流32A以上）、漏電保護器1個、組合開關1個、單雙聯開關各1個及接線端子若干。
三、本考核設備可完成多個電工類基本實操訓練：
1.直接式單相電度表的接線；
2.三相用戶的電度表接線；
3.帶互感器的三相電度表接線；
4.三只電流互感器、三只電流表作△形接線的測量；
5.三只電流互感器、三只電流表作Y形接線的測量；
6.室外照明燈的安裝；
7.三相三線制線路上安裝照明燈具；
8.日光燈的安裝與接線；
9.使用雙聯開關控制一具照明燈的線路連接；
10.直流電路上直接式電壓表及電流表的測量；
11.使用一只電壓表測量三相電壓；
12.三相四線三分路選用漏電保護開關的接線等。
