大眾帕薩特B5汽車自動空調電路系統示教板

產品詳情

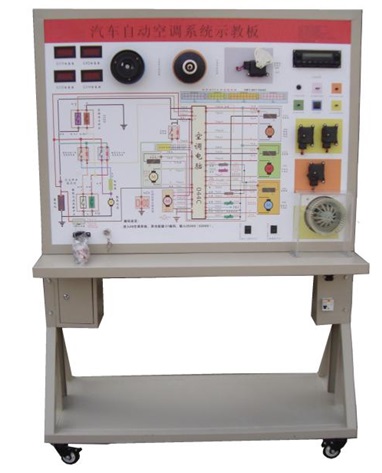

大眾帕薩特B5汽車自動空調電路系統示教板

汽車自動空調系統示教板完整展示上海大眾帕薩特B5自動空調系統，設備包括空調控制器、溫度調節電機、傳感器、中央風口電機、空調繼電器等真實汽車部件，能動態演示汽車自動空調系統制熱與制冷的工作過程，面板上設有相關測試點和故障設置開關，便于教師利用儀器儀表對其測試和故障現象模擬。
本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。

一、汽車自動空調系統示教板裝置特點
1.面板設計采用汽車真實實物與彩色噴繪圖片相結合的模式，形象直觀演示系統組成和工作過程；
2.面板上設有相應的測試點，教師可以動態測量參數的變化情況；
3.面板上設有故障設置開關，可以動態展示系統常見故障情況。
二、汽車自動空調系統示教板技術性能
1.輸入電源：?jiǎn)蜗嗳€～220V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.35kVA
4.外形尺寸：120cm×55cm×180cm
三、汽車自動空調系統示教板基本配置及功能
示教板采用整體框架式結構，面板采用彩色PVC噴繪工藝，框架和控制屏經過噴塑處理，并設計有桌面，便于教師放置相關測量設備，底部設有萬向輪便于移動和布置。
面板布局采用框圖模塊設計，具體實物與框圖一一對應，采用了上海大眾帕薩特B5自動空調系統真實部件，設備包括空調控制器、環境溫度傳感器、光敏調節傳感器、中央風口傳感器、進風口傳感器、擱腳風口傳感器、進風口電機、溫度調節電機、擱腳處電機、中央風口電機、空調繼電器、診斷座等。
面板上繪制有汽車自動空調系統框圖，包括有蒸發器、壓縮機、冷凝器、干燥器、高壓閥、膨脹閥、低壓閥、各類電機、各類傳感器及空調控制器等。系統可以完成制冷系統和制熱系統的動態演示，各部件的工作情況采用電機模擬或者LED指示，形象生動。
面板上設有診斷接口，利用汽車解碼器可進行數據流檢測和故障診斷，讀碼、清碼、匹配及測試執行器動作。
四、汽車自動空調系統示教板實訓項目
1.制冷系統演示
2.制熱系統演示
五、汽車自動空調系統示教板故障設置功能
面板上設置有故障模擬開關，當開關按下相應的指示燈點亮，表示故障已經被設置。設備可設置10個故障點，故障類型包括制熱和制冷故障等情況。
六、汽車自動空調系統示教板基本配置(每臺)
序號 名       稱 型號車型 單位 數量
1 檢測控制面板帶面板柜 裝有各種檢測端子，彩色電路圖和工作原理示意圖（1200*900*4mm) 套 1
2 空調控制單元 原車 套 1
3 點火開關   個 1
4 鼓風機總成 含功率管，鼓風機電阻，超高速繼電器等 套 1
5 伺服馬達與溫度傳感器 原車 套 1
6 傳感器信號模擬裝置   套 1
7 保險絲盒（帶繼電器一體安裝） 帶專用標簽打印機的標識 個 1
8 移動臺架(帶自鎖腳輪裝置) 1240×650×1700mm(長×寬×高) 臺 1
9 傳感器數值顯示數顯表   套 1
10 故障模擬與排除裝置   套 1
11 設備教師手冊   套 1
12 設備合格證、保修卡   套 1
13 電源變壓器及附件   套 1
14 漏電保護開關及附件   套 1
