一．產品簡介

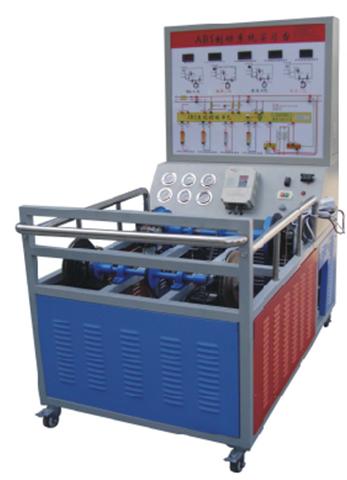

本實訓系統以原廠汽車液壓ABS防抱死剎車系統實物為基礎，系統實物合理裝配在鋼制移動臺架上，可對汽車液壓ABS防抱死剎車系統進行模擬工作、及故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車液壓剎車系統結構與原理及工作過程。適用于各類型院校及培訓機構對汽車液壓ABS系統理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。 二．主要用途
1．適用于各類型院校及培訓機構對汽車液壓剎車系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車液壓剎車系統模塊各單元教學需要。
3．適用于模塊化教學模式的教學需要。
4．適用于汽車職業技能鑒定考核的需要。
5．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
全新時超原車ABS閥體總成、ABS控制單元、前碟后鼓制動機構、輪速傳感器及信號盤；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器、剎車踏板等附件、移動臺架等、臺架操作說明書、實驗指導書等附件。
四．功能特點
1．可動態演示汽車ABS制動系統工作原理與過程。
2．設備可簡易實現ABS制動系統保養與維護操作。
3．設備可實現ABS制動系統拆裝和工況演示。
4．主缸油壓與分缸油壓實時指針式壓力表顯示。
5．工作狀態安裝LED燈顯示。
6．輪速通過調速電機進行調整
7．配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對電控系統讀取故障碼和數據流等。
8．可進行ABS制動系統排空及調整、系統匹配等實訓（個別功能因車型而有所差異）。
9．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10．實訓臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色
11．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
12．實訓臺加裝電源等安全保護裝置。
13．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形：立式1500×1000×1740mm(長×寬×高)
設備顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐：1.5T
七．技術指標
1.剎車油：依制動系統型號
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
 4．交流電源：220V/380
5．交流電機：4KW
 6．變頻器：與電動機配套
