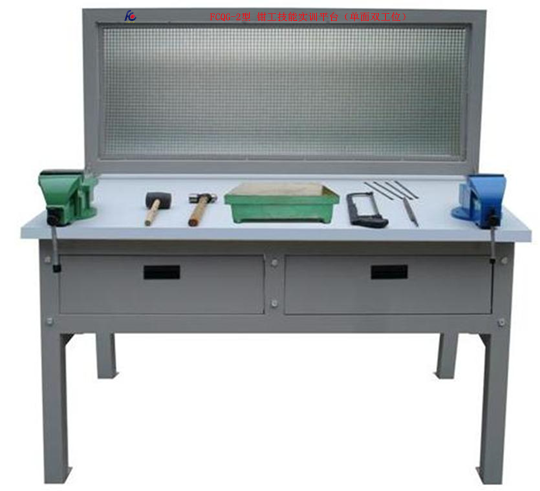

FCQG-2型 鉗工技能實訓平臺（單面雙工位）
一、產品概述
“FCQG-2型鉗工技能
實訓平臺”根據國家職業標準的相關考核要求，以就業為導向，以鉗工基本技能任務為引領。設計相關任務課題，在任務引領下鍛煉學生的劃線、鏨、銼、鋸、螺紋加工等鉗工技能。適合高職院校、職業學校、技工學校機械制造與維修類專業的教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所等相關課程的技能鑒定考核。
二、實訓項目
任務一：正六邊形加工
1.劃線
2.鋸、銼基準面
3.鋸、銼平行面
4.鋸、銼第三、四面
5.鋸、銼第五、六面
任務二：銼配凹凸體
1.工藝分析和劃線
2.加工凸形體
3.加工凹形體
4.孔加工與攻螺紋
任務三（綜合）：螺母加工
1.劃線——根據圖樣，在工件表面上劃出加工界線
2.鏨削——將工件鏨削加工成六角體
3.銼削操作——對鏨削后工件表面進行銼削加工
4.鋸削操作——把銼削完工的六角體鋸成四段（長度為10mm）
5.鉆孔操作
6.攻絲和套螺紋操作
三、系統特點
1.全面性：可以完成各種常用工具（如錘、鋸、銼、鑿等）的認識和使用，掌握劃線、裝配、調試、維修等技能。
2.實操性：可培養學生的劃線、鋸削 、銼削、鏨削、攻絲、絞孔等實際的動手操作能力，具有較強的實操性。
四、系統配置
實訓裝置主要由實訓臺、防護網以及各種實訓工具構成。
1.實訓臺
實訓臺為鐵質材料，桌面為木質材料，且有橡膠墊一塊附于桌面上，保護操作臺面。整體結構堅固，造型美觀大方。實訓臺設有兩個抽屜（帶鎖）分別用于放置工具及資料等。
2.防護網
采用框架式結構，結構緊湊、牢固、美觀大方，即可起實訓操作時的防護作用，又可掛置機械圖紙。
3.常用工具
該實訓臺配備的鉗工工具通用化、標準化和專業化，可提高學生的操作技能水平。
鉗工實訓臺（一張桌2座/組）每組詳細配置如下：
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
鉗工桌（鋼木結構） |
150*70*80 |
張 |
1 |
|
2 |
臺虎鉗 |
6寸 |
臺 |
2 |
|
3 |
鋼鋸架 |
|
把 |
2 |
|
4 |
圓銼刀 |
8 12寸 |
套 |
1 |
|
5 |
半圓銼刀 |
8 12寸 |
套 |
1 |
|
6 |
方銼刀 |
8 12寸 |
套 |
1 |
|
7 |
扁銼刀 |
8 12寸 |
套 |
1 |
|
8 |
三角銼刀 |
8 12寸 |
套 |
1 |
|
9 |
劃線平板 |
|
臺 |
1 |
|
10 |
榔頭 |
|
把 |
2 |
|
11 |
圓規 |
|
把 |
2 |
|
12 |
角尺 |
|
把 |
2 |
|
13 |
鋼尺 |
150 |
把 |
2 |
|
14 |
劃針 |
長120 |
支 |
1 |
|
15 |
內外卡鉗 |
|
套 |
1 |
|
16 |
三角刀 |
|
把 |
1 |
|
17 |
鏟刀 |
14寸 |
把 |
1 |
|
18 |
油石 |
|
塊 |
1 |
|
19 |
絲錐 |
M 6 8 10 12 14 |
套 |
1 |
|
20 |
扳牙 |
M 6 8 10 12 14 |
套 |
1 |
|
21 |
鑿子 |
|
套 |
1 |
|
22 |
什錦銼 |
|
套 |
1 |
|
23 |
手虎鉗 |
|
臺 |
1 |
|
24 |
鋼鋸條 |
|
合 |
1 |
|
25 |
活動扳手 |
200*24 |
把 |
1 |
|
26 |
鋼絲鉗 |
|
把 |
1 |
|
27 |
一字批 |
|
把 |
2 |
|
28 |
十字批 |
|
把 |
1 |
|
29 |
呆扳手 |
8 10 14 |
套 |
1 |
|
30 |
鐵皮剪刀 |
|
把 |
1 |
|
31 |
絲攻扳手 |
|
套 |
1 |
|
32 |
板牙扳手 |
|
套 |
2 |
|
33 |
尖嘴鉗 |
|
把 |
2 |
|
34 |
鋼絲刷 |
|
把 |
2 |
