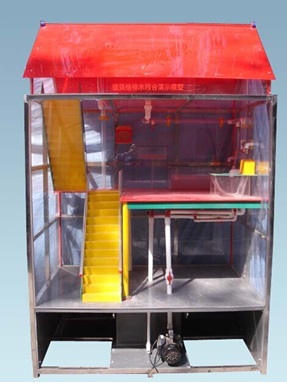

FCJM-1建筑給水排水綜合演示模型
一、設備與附件的組成：
1、主要配置： 供水箱、回水箱、供水穩壓泵、大樓給水方式為增壓給排水，給水入管入框架后經水表后布入立管一層至二層，在二層拖布池布有給水排水、掛式小便器和小便槽采用按鈕自閉式?jīng)_水閥，排水接至本層排水橫管后再入立管。
2、大樓給水方式為二次增壓給水方式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按4戶計），已接入兩戶，另兩戶由學生實訓完成，一層立管4根，至二層立管3根，二層布水管以上為3根一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，上水有接至屋頂?shù)母呶凰洌?，按?shí)際工程連接入排水橫管后連入大樓排水立管，再匯合集中排出。
三、功能特點：
1.整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向
2.設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理
3.關鍵部位采用透明管路，能看清管路中水流的走向
4.展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5.所有潔具和給排水設備都能全真演示
四、技術規格
1.外形尺寸：1500×1000×2400mm
2.框架材料：304不銹鋼
3.地板材料：鋼化玻璃
