FCLX-05型35kV變電站及10kV供配電系統倒閘操作屏
一、概 述
隨著我國大中型企業的逐年增多，電力工業迅速發展，電網日趨復雜、多樣，而且同一電壓等級、不同電壓等級之間聯系也非常緊密，在這種情況下，正確的倒閘便尤為重要。

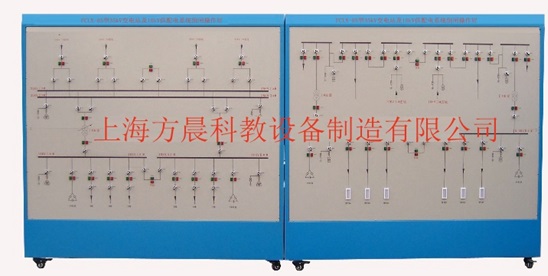

“FCLX-05 35kV變電站及10kV供配電系統倒閘操作屏”是針對變電站倒閘操作而專門研制的實訓裝置。本系統含35kV、10kV和0.4kV三個電壓等級：35kV具有4路進線，雙母帶聯絡；10kV側采用單母分段，兩入兩出，環網供電；0.4kV側采用單母分段，并具有備用發電系統。在此典型35kV變電站模型上，學生可以進行各種工況下的倒閘操作。變電站的電壓等級和結線方式也可以根據用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。
二、特 點
1.真實性:裝置元件布置、開關操作都參考了工程實際,為各專業崗位創造真實的環境
2.模塊化設計：裝置以單片機或PLC為核心，將開關的組合模塊單元化設計,可擴展性強
3.形象性:裝置配置了有聲光系統,可以有效提高實訓、考核效果
4.軟硬結合：裝置配有后臺軟件，客戶可選購實現遙測、遙控
三、技術指標
1.輸入電源：單相三線～220V±10% 50HZ
2.工作環境：溫度-10℃～+50℃
3.裝置容量：＜1.5kVA
4.外形尺寸：4000mm×2200mm×500mm
四、實訓項目
1.系統運行方式切換倒閘操作
2.線路停電倒閘操作
3.線路送電倒閘操作
4.出線開關從運行狀態轉檢修倒閘操作
5.出線從檢修狀態轉冷備用倒閘操作
6.出線從冷備用轉熱備用倒閘操作
7.出線從熱備用轉運行倒閘操作
8.出線從檢修轉運行倒閘操作
9.兩路進線供電轉一路供電倒閘操作
10.一路進線供電轉兩路供電倒閘操作
11.35kV母線從運行狀態轉檢修倒閘操作
12.35kV母線從檢修狀態轉運行倒閘操作
13.35kV變壓器從運行狀態轉檢修倒閘操作
14.35kV變壓器從檢修狀轉運行倒閘操作
15.10kV母線從運行狀態轉檢修倒閘操作
16.10kV母線從檢修狀態轉運行倒閘操作
17.10kV變壓器從運行狀態轉檢修倒閘操作
18.10kV變壓器從檢修狀轉運行倒閘操作
訂購指南
“35kV變電站及10kV供配電系統倒閘操作屏”能為用戶展示美觀大方的外形，實用的結構和工藝，產品質量穩定可靠。此外，還可為用戶提供培訓、維修等服務。
本裝置實驗功能完備，通用性強，能完成、進行各種工況下的倒閘操作等多門課程的實驗，具體學?？筛鶕?jù)自己的需要進行配置。用戶如有特殊要求，本企業可另行提供特殊要求的部件。
由于本裝置的用途廣泛，實驗功能完備，投資效益明顯，因而是全日制高等院校、電大、職大、中專、職業技術學校等電力、電氣類專業理想的實驗設備。
本產品在供貨時附有使用說明、實驗指導書等技術資料，并配有實驗連接線導線和備件。歡迎與本企業洽談業務！
