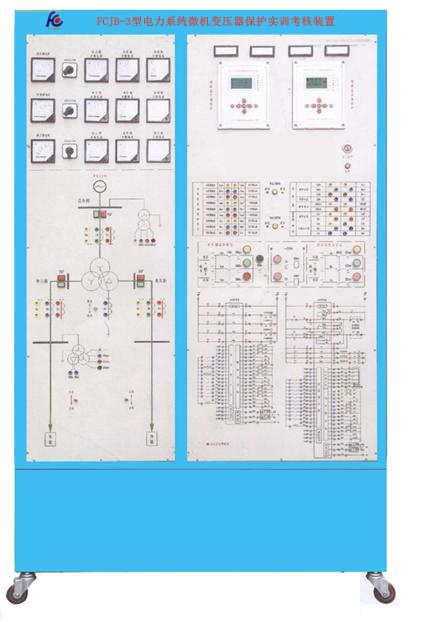

FCJB-3型電力系統微機變壓器保護實訓考核裝置
一、概 述
電力系統微機變壓器保護實訓考核裝置采用現代電力工程中廣泛應用的微機變壓器差動保護裝置和后備保護裝置，配以電源、三卷變壓器、互感器、故障設置設置等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓?？捎糜陔娏π袠I(yè)培訓，也可用于高等院校、中專技校相關專業學生實訓的考核。
二、技術性能
1.輸入電源：三相四線 380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：830mm×750mm×1800mm
三、實訓考核項目
1.基本實訓項目
(1)系統正常運行及不平衡電流的測量
(2)模擬變壓器瓦斯保護
(3)變壓器的電流速斷保護
(4)微機變壓器縱差動保護整定
(5)變壓器的二次諧波制動
(6)變壓器差動速斷保護
(7)三繞組變壓器差動保護
(8)Y/Y-12雙繞組變壓器差動保護
(9)Y/△-11雙繞組變壓器差動保護
(10)對比率制動特性的研究
(11)雙繞組變壓器的過電流保護
(12)三繞組變壓器的過電流保護
(13)變壓器低電壓起動過電流保護
(14)變壓器復合電壓起動過電流保護
(15)中性點直接接地運行變壓器零序保護
(16)部分中性點接地運行變壓器零序保護
(17)雙繞組變壓器的過負荷保護
(18)三繞組組變壓器的過負荷保護
(19)二次回路接線
(20)二次回路調試
(21)保護計算整定
(22)保護動作試驗
2.考核項目----根據題目自行設計﹑自擬步驟自行接線，完成考核
(23)Y/△-11雙繞組變壓器過電流保護
(24)Y/△-11雙繞組變壓器過負荷保護核
(25)雙繞組變壓器保護綜合
(26)三繞組變壓器保護綜合
(27)二次回路故障排除
