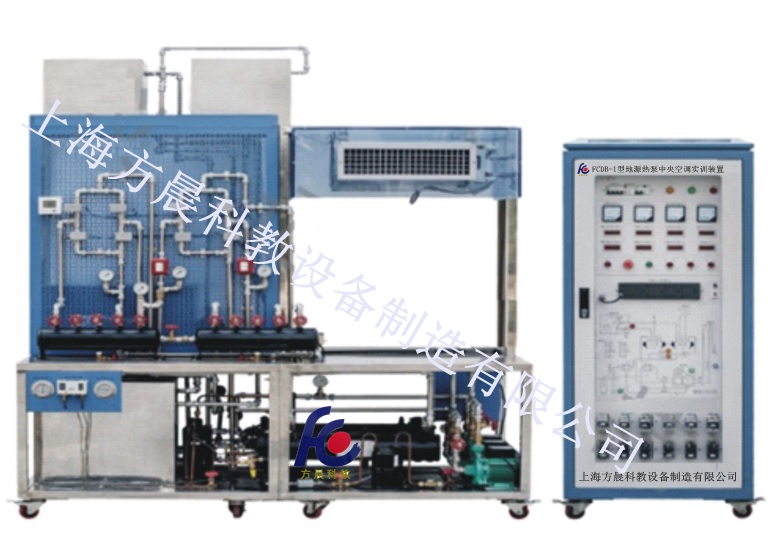

FCDB-1型地源熱泵中央空調實訓裝置

一、產品概述
地源熱泵中央空調實訓裝置 將地源熱泵空調系統微型化，完成地源熱泵空調系統可制冷、可供暖，還可提供生活衛生熱水，一機多用，一套系統可以替換原來的鍋爐加空調兩套裝置或系統；地源熱泵工作原理是根據卡諾循環原理，利用地下水、地表水等，借助壓縮機系統，通過消耗少量電能，不斷將水中大量的低品位熱能取出變成少量的高品位熱能，供給室內采暖。夏季機組冷卻水系統反向運行，把室內的余熱取出來，再釋放到地下或水中，以達到空調降溫的目地，而且夏季可儲藏能量，冬季釋放。

二、產品工作原理
在供暖狀態下，壓縮機對冷媒做功，并通過換向閥將冷媒流動方向換向。由地下的水路循環吸收地表水、地下水或土壤里的熱量，通過蒸發器內冷媒的蒸發，將水路循環中的熱量吸收至冷媒中，在冷媒循環的同時再通過冷凝器內冷媒的冷凝，由風機盤管循環將冷媒所攜帶的熱量吸收。在地下的熱量不斷轉移至室內的過程中，以35℃以上熱風的形式為房間供暖。
三、產品特點
1.實用性強 采用西門子S7-200可編程控制器，上位機軟件實時顯示系統運行狀態及數據；
2.綜合性強 裝置集制冷系統、電氣控制系統、循環水系統于一體，滿足對實訓的要求；
3.直觀性強 裝置展示了地源熱泵空調系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。
4.本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發
5. 自動化創新物聯網應用軟件1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。
（2）終端包含：1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
四、技術參數
1.輸入電源：?jiǎn)蜗嗳€～220V±10%  50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤4kVA
4.安全保護：具有漏電流保護裝置，安全符合國家標準
五、裝置的基本配置
地源熱泵空調系統由制冷機組、模擬水井、空調系統、生活衛生供水系統、控制系統、實訓臺等組成。實訓臺采用不銹鋼底架結構，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。
六、實訓項目
1.掌握地源熱泵機組的原理與結構組成
2.地源熱泵空調系統電氣自動控制
3.地源熱泵空調系統夏季運行工況調試
4.地源熱泵空調系統冬季運行工況調試
5.生活衛生熱水供水配套系統的調試
