FCZKS-4型中央空調實訓裝置
一、概述
中央空調實訓裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

二、裝置特點
控制器采用西門子S7-200可編程控制器。
控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制。
控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行。
控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠實現給模擬大廳和模擬房間制冷和供暖的水系統循環。
三、技術參數
1.輸入電源：三相五線制380V±10%  50Hz
2.制冷劑/用量：R22 2kg
3.風機盤管：350m3/h
4.外形尺寸：100cm×200cm×210cm
5.冷卻循環水泵：38L/min  揚程10米
6.冷凍循環水泵：38L/min  揚程10米
7.供熱循環水泵：38L/min  揚程10米
8.模擬鍋爐：功率：1500W  容量：60L
9.系統保護：具有高低壓力、過熱保護裝置
10.安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
11. 實驗室電源遠程控制
1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
12.
四、系統組成

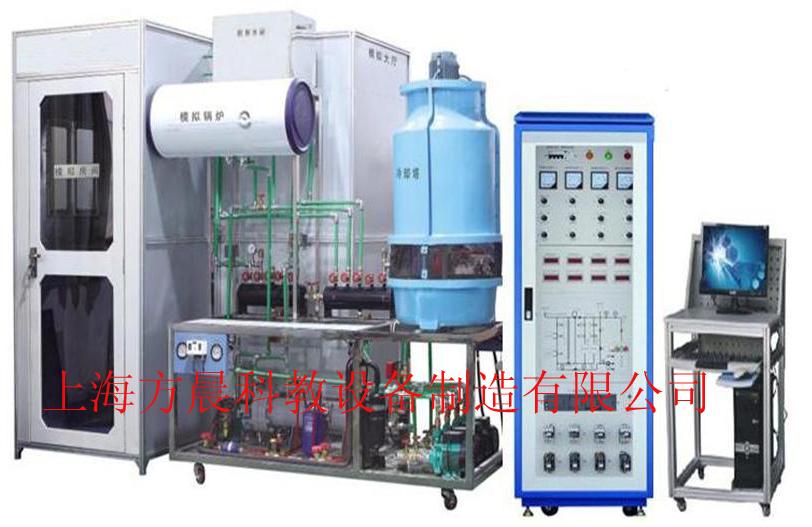

實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1、電氣控制柜
采用鐵質雙層亞光密紋噴塑結構。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件工作狀態指示燈等組成。下面層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。
2、實訓對象
實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。
3、制冷機組：包括1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
冷卻水系統：包括1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
4、媒水水系統：包括2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
供暖系統：包括1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
5、模擬房間　
模擬房間采用30×30mm工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為105cm×110cm×210cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
6、模擬大廳
模擬房間采用30×30mm工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為105cm×205cm×210cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
7、測量儀表
1)電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa
五、基本配置

序號	名  稱	主要部件、器件及規格	數 量	備注
1	電氣控制柜	長×寬×高為85cm×85cm×180cm	1套
2	模擬房間	長×寬×高為105cm×110cm×210cm 臥式暗裝式風機盤管、鋁合金百葉風口、供液電磁閥、鋁合金百葉風口等	1套
3	模擬大廳	長×寬×高為105cm×205cm×210cm 新風系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口、供液電磁閥等）	1套
4	制冷機組	3匹旋轉式壓縮機（工作電壓：220V；制冷量：7200W；輸入功率：2340W；制冷劑：R22；電機形式：感應電機；保護器形式：內置；啟動電容：容量50uF、耐壓：370V）；殼管式冷凝器（換熱面積：1.2m2，設計溫度：60℃、工作介質：管程（夾套）：水、殼程（殼體）：R22；干式蒸發器（換熱面積：1.6m2，設計溫度：40℃、工作介質：管程（夾套）：R22、殼程（殼體）：水；儲液罐（容量：2L）、內平衡式熱力膨脹閥、干燥過濾器	1套
5	冷卻水系統	冷卻塔（冷卻水量：3m3/h、外形尺寸：Φ70×113cm、電機功率：0.18KW）、冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、水流開關（進出口管徑：20mm）、Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)	1套
6	水系統	水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、分水器（采用無逢鋼管加工而成，外形尺寸為Φ11×46.8cm，上側設有5路DN15外絲螺紋接口、下側設有1路排水口）、集水器（采用無逢鋼管加工而成，外形尺寸為Φ11×46.8cm，上側設有5路DN15外絲螺紋接口、下側設有1路排水口）、電磁閥、水流開關(材質：黃銅、進出口管徑20mm)、Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)、自動排氣閥	1套
7	供暖系統	電加熱水器、功率：1.5kW、容量：60L）、換熱水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)）、板式換熱器（單片換熱面積：0.023m2、流量：4m3/h、材質：不銹鋼、設計溫度：-195℃～220℃）、Y型過濾器(材質：黃銅、進出口管徑20mm)、安全閥(接口螺紋DN15)	1套
8	測量儀表	指針式交流電壓表：量程0～450V；指針式交流電流表：量程0～30A；指針式交流電流表：量程0～5A。 耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。 徑向壓力表：量程0～0.16 Mpa	1套
11	光盤	組態軟件、西門子PLC編程軟件、配套應用程序、使用說明書等	2張
12	電腦桌		1張
13	組態軟件		1只
14	通訊電纜		1根
15	扳手	0-250mm	2把
16	螺絲刀	十字	1把
17	內六角扳手	6mm	1把
18	產品使用說明書		1份

六、實訓項目
1.中央空調的硬件設備的孰悉
2.中央空調的啟動、運行、調試技術的實訓
3.中央空調運行工作情況、運行參數檢測分析
4.中央空調控制原理的認識
5.PLC可編程控制器編程
6.數據采集技術的應用
7.組態技術應用
8.網絡技術的應用
9.傳感器及變送器安裝和使用
