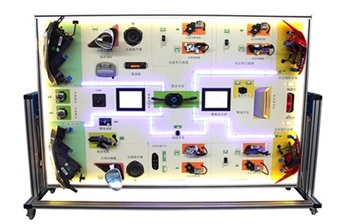

FCXNY-06新能源汽車全車電器實訓臺
一、功能特點
1.裝備以新能源全車電器為基礎，包括：雨刮系統、燈光照明系統、電動門窗/中控門鎖系統、信號系統、音響播放系統、電動后視鏡等原車電器正常工作實物，遵循原車電器性能，按照原車功能，采用各種原車操作開關，各電器正常工作器件，以原車線束、自制線路等形式有機的把各用電器件連接起來，系統的展示汽車全車電器各線路組成、器件工作原理。
2.裝置統一采用立式機構設計，配完整的全車電器原理圖，圖形符號、實物器件分開表述，方便學員對照電路圖和實物，認識和分析各電器系統的工作原理，達到不脫離原車功能，又貼近實際車型的教學需要，適合中高等汽車院校與培訓機構對學員進行整車電氣的教學需要。
3.裝備結構完整，各器件齊全，全車電器元器件、面板電路原理圖各器件圖形與實物一一對應，并且標注名稱、同時引出相應的檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等，同時增加，各輔助信號模擬、傳感器模擬裝置、信號電壓表、各電器工作指示燈、使全車電器臺架能夠按照原車功能，全面動態演示各系統工作狀態，適合于理論與實操一體化教學需要。
4.裝備增加故障模擬系統，可以設置單一故障，也可以設置復合故障；學生通過分析電路的故障現象，判斷故障點的位置，然后在排故面板上選擇需要排除的故障點，適用于對學員進行不同等級實訓實操考核需要。
5.面板電路原理圖制造工藝，采用高強度復合鋁塑板，激光彩色噴描技術，高強度保護膜制作而成。四周均采用鋁合金包邊，確保面板結構穩定，同時提高裝備檔次。
6.配有桌面課本放置區域，方便于放置課本資料、輕型檢測儀器等；樣式新穎，更人性化。
7.輪腳配有萬向帶鎖尼龍輪腳裝置，可固定/行移動式教學。
8.學生實訓技能評分系統軟件1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
二、實訓項目
1.燈光系統認識與分析實驗 ??
2.全車線路的綜合認識與使用
3.雨刮系統認識與分析實驗 ?
4.各系統開關的認識與使用
5.音響系統認識與分析實驗
6.各系統故障的設置與排除
三、產品參數
1.輸入電源：交流220V
2.工作電源：直流12V
3. 產品尺寸（長*寬*高）：2450*800*2000mm
