FCXNY-01新能源電動汽車空調系統實訓臺
一、產品簡介：
電動汽車汽車電動空調實驗設備。電動汽車正廠配件，包含所有汽車電控空調所需運行附件。能正常運行空調系統的所有工作。制冷制熱均能正常工作。并輸出所需目標溫度。
二、結構組成：

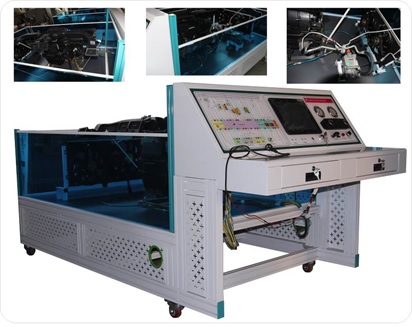

設備包含設備臺架、斜面式控制臺，測量工具盤，工具箱。系統壓力表、原車電池組動力源、檢測面板、、電氣箱、室內溫顯示、室外溫度顯示、設備控制機構、車身系統電控單元、故障設置系統和空調相關系統組成。
空調系統包括：新能源電動空調泵、冷凝器、蒸發箱、各種溫度傳感器、執行器控制機構、干燥瓶、電子扇、控制開關、電控單元、自診斷系統。制熱系統包含：PTC加熱系統溫度控制單元、溫度設定系統等組成。
三、設備功能：
1.新能源汽車電動空調的制冷系統的測試、數據采集以及數據分析實驗
2.新能源汽車電動空調的制熱系統的測試、數據采集以及數據分析實驗
3.新能源汽車電動空調控制系統的數據讀取、原件控制等實驗
4.新能源汽車電動空調系統壓力系統的測試、分析實驗
5.新能源汽車電動空調模式控制系統的測試、分析實驗
6.新能源汽車電動空調壓縮機控制系統的測試、分析實驗
7.新能源汽車電動空調散熱系統的控制測試、分析實驗
四、實訓項目：
1.電動汽車汽車電動空調的零件了解、認知實訓
2.電動汽車電動空調運行所需條件分析與檢測
3.電動汽車電動空調CAN通訊系統檢測認知實訓臺
4.電動汽車汽車電動空調的使用及操作實訓。
5.電動汽車汽車電動空調制冷系統的工作原理的實訓
6.傳感器的工作原理、電路分析、元件測量等實訓。
7.各種溫度信號的對空調系統的影響、故障診斷與排除實訓；
8.系統壓力對電動汽車汽車電動空調系統的影響實驗、故障診斷與排除，
9.執行器的工作原理、電路分析、元件測量等實訓
10.電控單元的工作原理、電路原理及控制理論的實訓。
11.壓縮機控制條件的測控實驗；
12.鼓風機的故障診斷與排除實訓
13.電動汽車汽車電動空調的冷媒排放，抽空，加注實訓
14.電動汽車汽車電動空調的管路拆裝、連接接實訓。
15.電動汽車汽車電動空調系統的高低壓力的檢測及故障判斷
16.電動汽車汽車電動空調的自診斷實訓
教學擴展
五、通用參數
1.展示功能
各相關系統按合理位置排布，能直觀展示汽車空調系統和相關工作附件的結構組成與工作原理；
2.運行功能：
接通運行開關，能正常演示空調系統動、靜態及各種工況，滿足汽車新能源汽車電動空調系統的實際操做及故障診斷與排除的教學需要。
3.顯示功能：
高低壓側系統壓力表，實時顯示高壓側、低壓側的壓力實際值。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4.識圖功能：
檢測面板上繪有高清空調系統以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖、熟悉掌握讀懂電路圖、直到最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
5.自診斷功能：
配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對空調電腦電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、元件測試、等；
6.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7.學生實訓技能評分系統軟件
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
8.安全防護功能：
設備動力電源安裝有總電源開關（空氣開關），在臺架不使用時，斷開開關。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。設備上部采用安全防護網和護欄，提高操作安全性。
9.移動教學功能：
實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
六、制作工藝：
檢測面板：
采用優質鋁塑板，經雕刻機器進行標準化開孔，再由平板激光UV技術進行噴涂，使面板達到開孔標準、無毛邊、矩形孔無誤差的高要求標準。噴涂效果達到顏色鮮艷，防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
設備臺架：
優質國標鋁型材，經過清洗處理后進行高溫噴涂，外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，并噴涂有橙紅色油漆。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。
七、技術參數：
1.外形尺寸：1200*1800*1500
2.多功能數據測控系統：12寸
3.空調類型：膨脹閥
4.壓縮機種類：電動
5.空調控制方式：手動
6.工作電壓范圍：220V-420VDC
7.系統電壓：84VDC
8.實際輸入功率;1000-1500w
9.控制電源電壓范圍：9-15VDC
10.控制電源最大輸入電流5000MA
11.電機類型：直流無刷無傳感器電機，6極
12.最大使用轉速:3500prm
13.最小使用轉速：1500prm
14.轉速誤差：﹤1%
15.排量：27CC/rev
16.制冷劑：R134a
17.冷凍油RL68H：（POE68）
18.最大制冷量：2500W
19.設備臺架：1200*1800*1500mm
20.控制臺:1200*600*500
21.測量工具盤：600*500*50mm
22.工具箱：800*400*600
23.工作臺:1200*500mm
