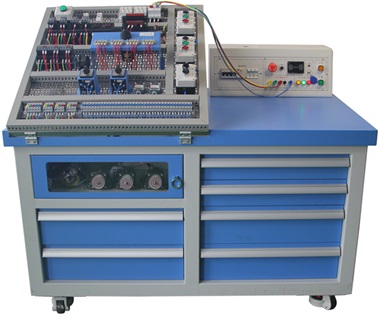

一、產品特點

1.電氣裝配與調試實訓平臺主要包含操作平臺、電源控制屏、電氣考核板、電器元件、電氣安裝、電氣調試與實訓室信息化配套教學資源。適用于《電工國家職業技能標準》初、中、高培訓、鑒定要求。

2.平臺配套抽屜用于存放元器件及實訓導線等。

3.平臺加入電動調節機構，可以根據不同的工作任務，對網孔板進行多角度調節，便于器件的安裝與接線等。

4.平臺電機全部裝在桌體內部，采用有機玻璃自吸門防護的同時，不影響觀測。對應電機配有標牌指示。

5.電源輸出采用電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作

二、技術性能

1.交流電源：三相五線AC380V±10% 50Hz

2.降下尺寸：1300×800×1030mm（長×寬×高）

  升起尺寸：1300×800×1515mm（長×寬×高）

3.整機功耗：≤1.5kVA

4.安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準

三、基本配置

實訓裝置主要由實訓桌、智能電源控制屏、電氣網孔板、電器元件與電氣線路檢測系統等組成。

1.實訓桌

1.1 實訓桌主體采用優質鋼管和鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑處理；

1.2 桌體配有儲物抽屜和電機放置柜，儲物抽屜配套有專用器件內腔存放盒，器件可實現一對一存放管理。電機放置柜配有機玻璃自吸門，保護操作者的同時，也不影響觀察電機的動態，尺寸為：560*172mm，底部配有4個工業級福馬輪，方便移動和固定；

1.3 桌體側面采用工業航空插座，引出電機電氣接口，實現與機械傳動設備機電聯調考核；

1.4 配置雙套工業級推力升降器，直流同步驅動，使電氣網孔板0-75度可調，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求；

1.5 桌面采用冷軋鋼板，外表噴涂彩色環氧聚塑處理，可以放置競賽資料圖紙、安裝工具與器件等。

2.智能電源控制屏

2.1 電源控制屏斜面弧度設計，符合人工視覺與操作，主要包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座等構成?？梢钥刂瓶荚嚻脚_(tái)的電源，同時反饋電源的工作信息。

2.2 市電三相五線電源輸入，經漏電保護器與熔斷器保護之后，通過無線遠程電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

2.3 提供AC380V、AC220V交流電源，帶有電源監視，采用安全導線插座接口，通過安全實驗導線進行連接。

3.電氣網孔板

3.1 采用不銹鋼材質，用于機床電氣裝調維修實訓和考核。由一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、時間繼電器、熱繼電器、按鈕、指示燈、接線端子等）、通用安裝板、角度調節機構等構成。角度調節機構根據人體工程學設計，安裝板可在0-75°調節；

3.2 能夠完成電機繼電控制線路的配盤、接線及電氣調試考核；

3.3 能夠完成PDH電動葫蘆電氣控制線路的配盤、接線及電氣調試考核；

3.4 能夠完成C6140普通車床電氣控制線路的配盤、接線及電氣調試考核；

3.5 能夠完成X62W萬能銑床電氣控制線路的配盤、接線及電氣調試考核；

3.6 能夠完成Z3040搖臂鉆床電氣控制線路的配盤、接線及電氣調試考核。

3.7機床電氣控制實訓仿真軟件

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

4.電器元件清單

五、實訓項目

1．掌握電氣線路線圖的符號

2．掌握電氣線路圖的器件選擇

3．掌握用萬用檢測電氣元器件方法

4．掌握用萬用測量電壓、電阻、電流的方法

5．識讀電氣原理圖

6．接觸器點動正轉控制電路安裝與調試

7．接觸器自鎖正轉控制線路安裝與調試

8．具有過載保護的接觸器正轉控制線路安裝與調試

9．點動與連續混合正轉控制線路安裝與調試

10．兩地正轉控制電路安裝與調試

11．三相異步電動機反接制動控制電路的接線與調試

12．接觸器聯鎖正、反轉控制線路安裝與調試

13．按鈕接觸器雙重聯鎖正、反轉控制線路安裝與調試

14．位置控制線路安裝與調試

15．接觸器聯鎖的自動往返控制電路安裝與調試

16．順序啟動逆序停止控制電路安裝與調試

17．按鈕、接觸器控制Y-△降壓?jiǎn)?dòng)電路安裝與調試

18．Y-△降壓?jiǎn)?dòng)帶反接制動的電路安裝與調試

19．電葫蘆電氣控制電路安裝與調試

20．PDH電動葫蘆電氣控制線路的配盤、接線及電氣調試維修

21．C6140普通車床電氣控制線路的配盤、接線及電氣調試維修

22．X62W萬能銑床電氣控制線路的配盤、接線及電氣調試維修

23．Z3040搖臂鉆床電氣控制線路的配盤、接線及電氣調試維修
