產品詳情

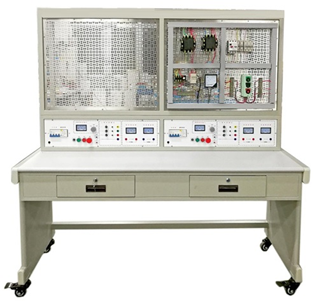

FC-TZDG-01A型特種電工安全考試培訓裝置
一、概述：
該實訓裝置主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二、特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量?jī)x表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1400mm×680mm×1690mm
四、實訓臺配備
1、提供線交流三相380V電壓
2、交流儀表
①交流電流表2只 ②交流電壓表2只
3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4、650*600mm網孔板，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
三相異步電動機正反轉控制線路的接線及安全操作（K22）
帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
單相電能表帶照明燈的接線及安全操作（K24）
間接式三相四線有功電能表線路（K25）
六、配置清單
序號 名稱 型號 數量
  1.
 交流接觸器 CJT1-20/380V 2只
  1.
 熱繼電器 JR36-20 1只
  1.
 電流表 6L2   5A 1只
  1.
 互感器 BH-0.66 1只
  1.
 熔斷器（含5A熔芯） RT14-20 5只
  1.
 斷路器 DZ108-20 1只
  1.
 按鈕盒 3H 1只
  1.
 接線端子 TB-1512 3條
  1.
 電機 180W/380V 1臺
  1.
 單相電度表 220V/20A 1只
  1.
 斷路器 DZ47LE-32 1P+N 1只
  1.
 日光燈 燈管、鎮流器、啟輝器 1套
  1.
 開關 86單開雙控 2只
  1.
 開關 86單開單控 1只
  1.
 插座 86 5P插座 1只
  1.
 三相四線有功電度表 DS862-4 1只
  1.
 斷路器 DZ47 4P 1只
  1.
 互感器 BH-0.66 3只
  1.
 燈座   3只
  1.
 燈泡   3只
  1.
 工具箱   1個
  1.
 實驗接線 Φ4護套自鎖線（5色） 10條
