FC-06B型數控車床維修實訓系統（各種系統）
“FC-06B型數控車床維修實訓系統”是按照職業教育的教學和實訓要求而研制的。它適合各職業院校機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控維修技能鑒定考核。
一、產品特點

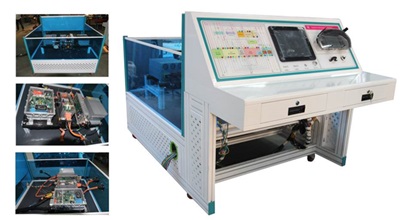

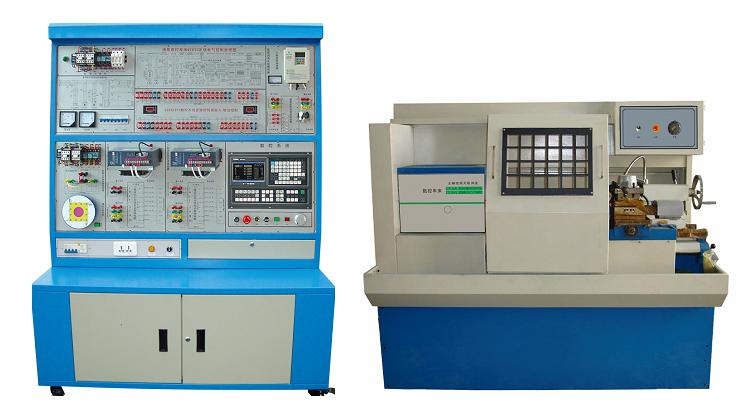

系統由實訓臺和半實物數控車床組成，具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修，數控車床裝配調試、數控編程與加工操作等多項實訓任務。
系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示；模塊化設計，將數控系統接口信號在各模塊面板上展開，信號可測量。
具有數控車床故障診斷維修考核功能，可設置數控車床32個典型的電氣故障?？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能；故障可通過計算機設置，也可在智能考核終端上設置；學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除。
半實物數控車床對象，床身采用鑄件結構，具有一定的車削加工能力，可對有機玻璃、塑料等材料進行簡單車削加工。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜2kVA
重 量：350kg
實訓臺外形尺寸：1450mm×470mm×1700mm
半實物數控車床參數：
床身回轉直徑：200mm
刀架回轉直徑：100mm
X/Z軸行程： 110mm×250mm
主軸電機功率： 750W
主軸轉速： 1200rpm
電動刀架: 4工位
機床凈重: 100kg
外形尺寸： 1200mm×500mm×1100mm
三、基本配置及功能
系統由控制屏和實訓桌組成?？刂破翞殍F質雙層亞光密紋噴塑結構，鋁質面板；實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。
三相380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制。電壓表監控電網電壓，并設有指示燈指示和保險絲保護。
數控系統單元采用西門子 “SINUMERIK 802C base line”數控系統。
半實物數控車床具有真實數控車床的機械運動，X、Z進給軸采用步進電機驅動，并設計有正負限位、參考點等開關。主軸采用三相異步電機變頻控制，由三菱變頻器驅動；主軸和主軸電機間通過皮帶輪進行傳動，并配有三爪卡盤。
四工位真實電動刀架，可實現加工時的換刀操作。
智能考核系統由智能考核終端和智能考核上位機軟件組成。
智能考核上位機軟件具有試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
四、實訓項目
電氣控制電路設計與分析
數控各單元連接與控制
數控系統參數設置與調試
輸入輸出接口原理實訓
驅動系統調試與應用
主軸變頻器原理與應用
車床參考點調試
刀架控制原理
數控系統數據備份與通訊
PLC編程及應用
故障診斷與維修
數控系統操作與編程
數控車床工件加工
五.數控系統配置：
|
可配系統 |
西門子 |
發那科 |
華中 |
廣數 |
凱恩帝 |
華興 |
|
802C |
0i mate TD |
HNC21 |
GSK980 |
KND |
WA31XTB |
