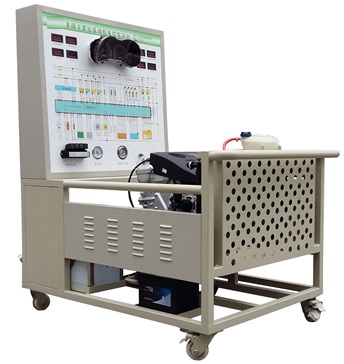

FC-QC-7本田雅閣全車電路電器實驗臺

一、產品簡介
本產品以本田雅閣2.2L全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、電動后視鏡系統、音響等各系統的組成結構和工作原理及過程。適用于中高等職業技術院校\普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。
本實訓臺功能齊全、操作方便、安全可靠。

二、主要用途
1、適用于各類型院校及培訓機構對汽車電器理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車電器模塊各單元教學需要。
3、適用于汽車理實一體化教學模式的教學需要。
4、適用于現場教學的教學模式的教學需要。
5、適用于行動導向教學模式的教學需要。
6、適用于工藝化教學模式的教學需要。
7、適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8、適用于模塊化教學模式的教學需要。
9、適用于汽車職業技能鑒定考核的需要。
10、適用于汽車電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成
燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。
四、功能特點
1、可運行全車電器系統，展示全車電器系統的組成結構及原理。
2、操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3、故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
5、面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
6、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對電器電控系統讀取故障碼和數據流等。
8、實訓臺面板上繪有原車一致的彩色噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖，學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
9、實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
10、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
11、配備有使用說明書、實驗指導書等相關資料。
12、無線智能實驗室管理考核系統
1、  系統采用的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備?？勺鲗W生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、  集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、  集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
4、  學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查，設備號查詢。
五、外形與顏色
.1、設備外形
立式: 2080×650×1800mm (長×寬×高)
2、設備顏色
亞光灰/深灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七、技術指標
1、動力電源：220V交流電壓；
2、工作電壓：12V直流電壓；
3、工作溫度：-50℃～50℃；
4、蓄電池：60AH/12V
