鉗工技能實訓平臺（雙面四工位）

產品詳情

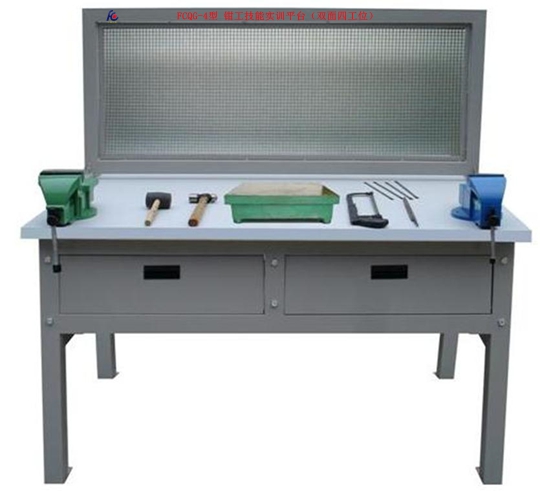

FCQG-4型 鉗工技能實訓平臺（雙面四工位）
一、產品概述
“FCQG-4型鉗工技能實訓平臺”根據國家職業標準的相關考核要求，以就業為導向，以鉗工基本技能任務為引領。設計相關任務課題，在任務引領下鍛煉學生的劃線、鏨、銼、鋸、螺紋加工等鉗工技能。適合高職院校、職業學校、技工學校機械制造與維修類專業的教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所等相關課程的技能鑒定考核。

二、實訓項目
任務一：正六邊形加工
1.劃線
2.鋸、銼基準面
3.鋸、銼平行面
4.鋸、銼第三、四面
5.鋸、銼第五、六面
任務二：銼配凹凸體
1.工藝分析和劃線
2.加工凸形體
3.加工凹形體
4.孔加工與攻螺紋
任務三（綜合）：螺母加工
1.劃線——根據圖樣，在工件表面上劃出加工界線
2.鏨削——將工件鏨削加工成六角體
3.銼削操作——對鏨削后工件表面進行銼削加工
4.鋸削操作——把銼削完工的六角體鋸成四段（長度為10mm）
5.鉆孔操作
6.攻絲和套螺紋操作
三、系統特點
1.全面性：可以完成各種常用工具（如錘、鋸、銼、鑿等）的認識和使用，掌握劃線、裝配、調試、維修等技能。
2.實操性：可培養學生的劃線、鋸削      、銼削、鏨削、攻絲、絞孔等實際的動手操作能力，具有較強的實操性。
四、系統配置
實訓裝置主要由實訓臺、防護網以及各種實訓工具構成。
1.實訓臺
實訓臺為鐵質材料，桌面為木質材料，且有橡膠墊一塊附于桌面上，保護操作臺面。整體結構堅固，造型美觀大方。實訓臺設有兩個抽屜（帶鎖）分別用于放置工具及資料等。
2.防護網
采用框架式結構，結構緊湊、牢固、美觀大方，即可起實訓操作時的防護作用，又可掛置機械圖紙。
3.常用工具
該實訓臺配備的鉗工工具通用化、標準化和專業化，可提高學生的操作技能水平。
鉗工實訓臺（一張桌4座/組）每組詳細配置如下：
序號 名稱 規格 單位 數量
1 鉗工桌（鋼木結構） 150*150*80 張 1
2  臺虎鉗 6寸 臺 4
3  鋼鋸架   把 4
4  圓銼刀 8  12寸 套 2
5  半圓銼刀 8  12寸 套 2
6  方銼刀 8  12寸 套 2
7  扁銼刀 8  12寸 套 2
8  三角銼刀 8  12寸 套 2
9  劃線平板   臺 1
10  榔頭   把 4
11  圓規   把 4
12  角尺   把 4
13  鋼尺 150 把 4
14  劃針 長120 支 2
15  內外卡鉗   套 2
16  三角刀   把 2
17  鏟刀 14寸 把 2
18  油石   塊 2
19  絲錐 M  6  8  10  12  14 套 2
20  扳牙 M  6  8  10  12  14 套 2
21  鑿子   套 2
22  什錦銼   套 2
23  手虎鉗   臺 2
24  鋼鋸條   合 2
25  活動扳手 200*24 把 2
26  鋼絲鉗   把 2
27  一字批   把 4
28  十字批   把 4
29  呆扳手 8  10  14 套 2
30  鐵皮剪刀   把 2
31  絲攻扳手   套 2
32  板牙扳手   套 4
33  尖嘴鉗   把 2
34  鋼絲刷   把 2
