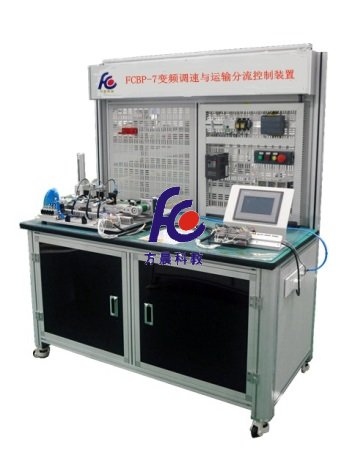

FCBP-7變頻調速與運輸分流控制裝置
一、產品概述
變頻調速與運輸分流控制裝置通過變頻器對傳送帶電機進行速度調節，并把傳送的物料進行材質與顏色的分辨，將分辨出來的物料用氣缸推入到指定的倉位內。適合高等院校機電與自動化課程的教學/實訓。開放式教學、在提升趣味性的同時提高學生動手能力是產品的優勢；輕便、美觀、易學習是產品的特色。
二、技術參數：
1、輸入電源：AC220V±10%；
2、控制電壓 : DC24V；
3、整機功率：0.5KW；
4、氣源壓力：0.75Mpa。
5、尺寸：1600*700*1700mm
三、裝置組成
1、鋁合金型材桌面及型材實訓桌組成、主要元器件由傳感器、氣缸、氣動電磁閥、三相電機、變頻器等組成。
2、平帶傳輸機構，氣動自動上料機構，氣動分料機構，斜式物料滑槽.
四、實驗項目：
1)材料識別應用實驗；
2)顏色識別應用實驗；
3)直流電機驅動控制實驗
4)氣動元件控制實驗；
5)下料與分揀自動化邏輯編程設計實驗。
五、實訓內容：
1）傳感器的安裝與調試
1.電感開關的接線方式、感應材質距離及輸出電壓的正負；
2.電容開關的接線方式、感應材質距離及輸出電壓的正負；
3.光纖開關的接線方式、感應材質距離及輸出電壓的正負；
4.磁性開關的接線方式、感應材質距離及輸出電壓的正負；
5.光電對射開關的接線方式、感應材質距離及輸出電壓的正負。
2）變頻器的安裝與調試
1.變頻器參數應用設置；
2.變頻方向控制；
3.變頻器外部控制接線實訓；
4.變頻器控制三相電機速度控制。
3)氣動回路安裝與應用
1.氣動方向控制回路的安裝；
2.氣動速度控制回路的安裝；
3.氣動三聯件的安裝與應用；
4.推料氣缸安裝與控制應用。
六、配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
變頻調速與運輸分流控制裝置 |
鋁合金材料制作，采用平帶傳輸機構，氣動自動上料機構，氣動分料機構，斜式物料滑槽 |
1套 |
|
2 |
腳墊 |
黑色橡膠 |
4只 |
|
3 |
把手 |
黑色塑料 |
2只 |
|
4 |
氣缸 |
CDJ2B16-100 |
4只 |
|
5 |
氣缸 |
CDJ2B10-30 |
1只 |
|
6 |
磁性開關（帶綁帶） |
CS1-M-020-S-16 |
4只 |
|
7 |
磁性開關（帶綁帶） |
CS1-M-020-S-10 |
1只 |
|
8 |
對射型光電開關 |
DC24V NPN |
1套 |
|
9 |
光纖傳感器 |
DC24V NPN |
1套 |
|
10 |
電感開關 |
DC24V NPN |
1只 |
|
11 |
電容開關 |
DC24V NPN |
1只 |
|
12 |
深溝球軸承 |
61805 25/37/7 |
4只 |
|
13 |
三相電機 |
80YS25DY38/80GK10H |
1只 |
|
14 |
變頻器 |
0.4KW |
1只 |
|
15 |
平帶 |
1230x50x1.5mm |
1條 |
|
16 |
二聯件 |
GFC200-06-F-1 |
1只 |
|
17 |
截止閥 |
GZ200-06 |
1只 |
|
18 |
專用連接支架 |
GA200U-P1 |
1只 |
|
19 |
彎頭 |
Φ6-1/8 |
1只 |
|
20 |
彎頭 |
Φ8-1/8 |
1只 |
|
21 |
塑料消聲器 |
1/4 |
1只 |
|
22 |
匯流板 |
100M-5F |
1只 |
|
23 |
二位五通電磁閥 |
4V110-06（DC24V） |
5只 |
|
24 |
螺紋直通 |
Φ4-1/8 |
10只 |
|
25 |
彎頭 |
Φ6-1/4 |
1只 |
|
26 |
堵頭 |
1/4 |
3只 |
|
27 |
金屬消聲器 |
1/4 |
2只 |
|
28 |
T型三通 |
Φ8 |
1只 |
|
29 |
插頭 |
三芯 AC220V-10A |
1只 |
|
30 |
螺絲刀 |
標準五金件 |
1套 |
|
31 |
活動扳手 |
6” |
1把 |
|
32 |
內六角扳手 |
標準五金件 |
1套 |
|
33 |
尖嘴鉗 |
標準五金件 |
1把 |
|
34 |
熔斷器 |
10A |
2只 |
|
35 |
萬用表 |
數顯萬用表 |
1只 |
訂購指南
“變頻調速與運輸分流控制裝置”能為用戶展示美觀大方的外形，實用的結構和工藝，產品質量穩定可靠。此外，還可為用戶提供培訓、維修等服務。
本裝置實驗功能完備，通用性強，能完成、變頻器對傳送帶電機進行速度調節，并把傳送的物料進行材質與顏色的分辨等多門課程的實驗，具體學校可根據自己的需要進行配置。用戶如有特殊要求，本企業可另行提供特殊要求的部件。
由于本裝置的用途廣泛，實驗功能完備，投資效益明顯，因而是全日制高等院校、電大、職大、中專、職業技術學校等電力、電氣類專業理想的實驗設備。
本產品在供貨時附有使用說明、實驗指導書等技術資料，并配有實驗連接線導線和備件。歡迎與本企業洽談業務！
