背負式玉米聯合收獲機在線檢測綜合實訓臺

產品詳情

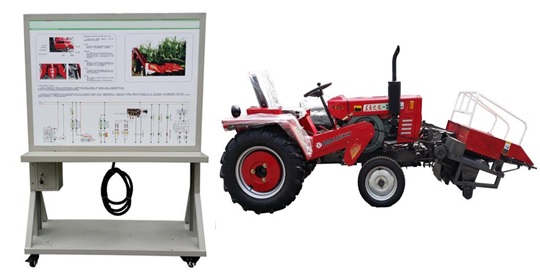

FCQC-NJ-101背負式玉米聯合收獲機在線檢測綜合實訓臺
一、實驗實訓整車
本實訓全新4YB-2背負式玉米收割機整車以原車為基礎、配合教學實訓排故示教板，了解設置整個整車故障排除。了解整車結構原理以及構造組成。整車無損壞,各系統功能正常。
主機指標：
全新4YB-2背負式玉米收割機 /兩行青儲玉米聯合收獲機（動力：18馬力）。
項目 性能參數 項目 性能參數
機器型號 4YB-2 籽粒損失 ≤2%
機器型式 懸掛式玉米收割機 籽粒破碎率 ≤1%
配套動力 18馬力 切碎長度合格率 ≥90%
收獲行數 2行 莖桿粉碎還田型式 旋切式
作業幅度 行距50-80厘米 穗箱容積 0.96立方米
作業效率 3-5畝/小時 整機重量 600公斤
果穗損失率 ≤3%收獲機 外形尺寸(長x寬x高) 45001300x2650（mm）
二、整車電控系統實訓臺
1、整車電控系統實訓臺功能：
（1）整車電控系統實訓臺用于整車電控系統的教學與實訓，包含整車電控系統部分：發動機電控系統、燈光與車身電器系統；
（2）測量面板：面板上的電路圖完全根據原廠電路圖設計，安裝4mm測點，可進行電控系統信號測量與分析；
（3）故障設置系統：可以進行多種類型故障設置與故障模擬，包括斷路、短路、間歇性故障、信號不準等；
（4）各系統正常運行，保留完整的動力傳動系統及控制系統。
（5）檢測操作臺通過航空插頭和連接電纜與整車連接，保持原車所有功能?？刹鸪龣z測操作臺，整車可正常行駛。
（6）可移動“檢測操作臺”，可分別進行各控制系統的檢測實訓。
（7）檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經噴涂底漆處理；面板UV平板噴繪有彩色電路圖；學員可直觀對照電路圖和原車系統實物，認知和分析各控制系統的工作原理。
（8）檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車電器電控系統的檢測實訓。
（9）可實現整車保養與維護操作。
（10）可實現整車拆裝和真車工況演示。
（11）檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
三、設備配置
序號 名 稱 規格型號 單位 數量
1 背負式玉米收割機 4YB-2 臺 1
 2 整車電控系統實訓臺 包含測量面板，故障設置系統，信號模擬系統 臺 1
3 專用全套線纜 能實現實訓臺與整車電控電器系統對接 套 1
4 教學板臺架 1240*650*1700mm 臺 1
5 說明書   套 1
