一、設備性能及配置

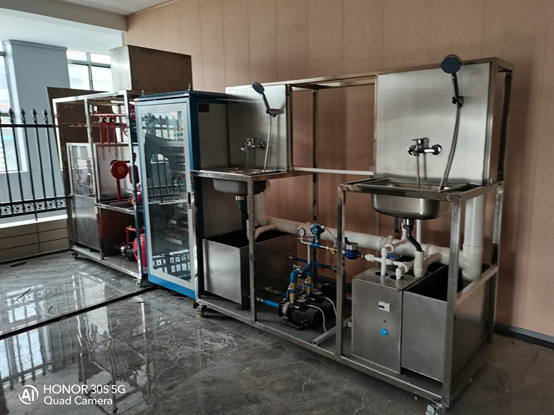

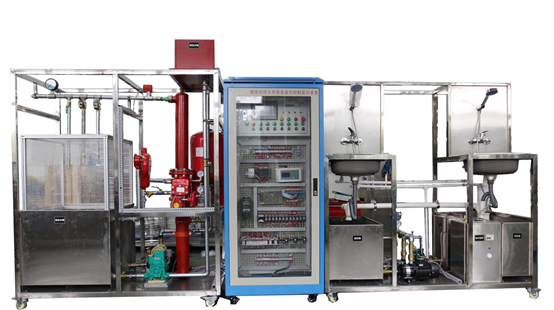

1、設備組成：給排水設備安裝與控制實訓裝置由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
2、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用渡鋅管和PPR管進行設計，可進行渡鋅管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
3、消防給水系統：主要有給水箱、噴淋泵、穩壓泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
4、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
5、通過實訓操作可掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查。
6、排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ堋?br /> 7、給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
8、三維給排水設備仿真實訓軟件：采用3D技術與交互式動畫相結合的方式，模擬實際生活給水系統、消防給水系統、熱水給水系統、排水系統的結構。可實現以建筑內部生活給水系統仿真，建筑內部消防給水系統仿真，建筑內部排水系統仿真，建筑內部熱水供應系統仿真，建筑給排水主要組成設備的結構仿真，各類給排水系統的運行過程仿真。
二、技術規格：
1、消防水模型外形尺寸：1638mm×700mm×2300mm(長×寬×高)；
2、給排水模型外形尺寸：2000mm×700mm×1900mm(長×寬×高)；
3、電氣控制柜外形尺寸：800mm×600mm×1800mm(長×寬×高)；
4、整機功耗：<4.5kVA；
5、裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6、安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
三、配置參數
1、不銹鋼鋼架2臺
2、污水處理單元不銹鋼1個
3、濕式報警閥組包含延遲器、壓力開關和水力警鈴1套
4、水流指示器靈敏度：15-37.5L/mim1只玻璃球灑水噴頭68℃溫級2只
5、信號蝶閥干觸點輸出1個
6、高位水泵、0.75KW揚程：25m流量：130 L/min。1臺
7、消防水泵三相AC380V功率：0.55KW揚程：21m流量：130 L/min。1臺
8、變頻磁力驅動泵三相AC380V功率：0.37KW揚程：12m流量：20L/min2臺
9、排水泵單相AC220V功率：95W揚程：9m流量：18L/min1臺
10、氣壓罐容積50L1個
11、壓力變送器量程0-300KPa1只擴散硅
12、電加熱鍋爐容量7L，功率2KW1臺
13、衛浴臺面盆50 cm×45 cm×20 cm2個
14、萬向下水通用件2個
15、水龍頭混合式2個
16、花灑通用件2個
17、混合閥通用件2個
18、浮球液位傳感器高、低兩檔1個
19、脈沖水表0.01立方米/脈沖1只
20、西門子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1個
21、西門子變頻器MM420，三相380V輸入 ，0.75kW，帶BOP面板1臺
22、觸摸屏7英寸、彩色、高分辨率
23、組態軟件昆侖通態套帶權限（選購）
24、低壓電氣小繼電器、交流接觸器、熱過載繼電器1套
25、空氣開關帶漏電保護器1個
26、保險絲10A3個
27、操作開關2位7個
28、開關電源輸出：DC24V1個
29、工作狀態指示燈工作電壓：DC24V7只
30、型材電腦桌60cm×60cm×80cm1張
31、管材、配件及配套工具:
32、豪華工具車鋼板設計，設有抽屜及柜子，可移動 1臺
33、管材與配件、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順?biāo)?、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、1寸鍍鋅管、3/4寸鍍鋅管、不銹鋼復合管、1套
33.配套工具包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。1套
四、能夠?qū)嵱?xùn)項目
1、系統竣工圖和控制電氣原理圖繪制
2、管材加工和連接：鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3、配件和器件的安裝：完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4、管道試壓與通水試驗
5、電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6、控制程序設計與調試:（變頻控制程序；抄表計費程序；噴淋滅火控制程序；給排水監控程序；組態監控系統）
五、系統實訓
1、系統結構與設備認識
2、噴淋滅火系統調試
3、控制屏結構認識與調試實訓
4、單泵控制變頻恒壓供水實訓
5、雙泵切換變頻恒壓供水實訓
6、消防狀態控制實訓
7、綜合控制系統實訓
8、噴淋滅火監控軟件安裝與使用
9、噴淋系統系統綜合操作訓練
10、PLC的控制操作實訓
11、觸摸屏組態的操作實訓，
12、消防噴水手自動控制的實訓
13、污水排水系統的水自動操作
七、主要配置

序號	器材名稱	器材規格或型號	數量	單位	備注
1	不銹鋼鋼架	消防水模型外形尺寸：1638mm×700mm×2300mm(長×寬×高)； 給排水模型外形尺寸：2000mm×700mm×1900mm(長×寬×高)；	1	臺
2	污水處理單元	不銹鋼	1	個
3	濕式報警閥組	包含延遲器、壓力開關和水力警鈴	1	套
4	水流指示器	靈敏度：15-37.5L/mim	1	只
5	高位水箱	PVC材質，350mm×700mm×400mm	1	只
6	消防水箱	不銹鋼材質，700mm×700mm×650mm	1	只
7	玻璃球灑水噴頭	68℃溫級	2	只
8	信號蝶閥	干觸點輸出	1	個
9	高位水泵	三相AC220V功率：0.75KW揚程：25m流量：130 L/min。	1	臺
10	消防水泵	三相AC380V功率：0.55KW揚程：21m流量：130 L/min。	1	臺
11	變頻磁力驅動泵	三相AC380V功率：0.37KW揚程：12m流量：20L/min	2	臺
12	排水泵	單相AC220V功率：95W揚程：9m流量：18L/min	1	臺
13	氣壓罐	容積50L	1	個
14	壓力變送器	量程0-200KPa	1	只	擴散硅
15	電加熱鍋爐	容量7L，功率2KW	1	臺
16	衛浴臺面盆	50 cm×45 cm×20 cm	2	個
17	萬向下水	通用件	2	個
18	水龍頭	混合式	2	個
19	花灑	通用件	2	個
20	混合閥	通用件	2	個
21	浮球液位傳感器	高、低兩檔	1	個
22	脈沖水表	0.001立方米/脈沖	1	只

序號	器材名稱	器材規格或型號	數量	單位	備注
1	PLC控制器	CPU224XP 14DI/10DO ，2AI/1AO	1	個
2	變頻器	MM420，三相380V輸入 ，0.75kW，帶BOP面板	1	臺
3	觸摸屏	7英寸、彩色、高分辨率
4	組態軟件	昆侖通態	1	套	選
5	低壓電氣	小繼電器、交流接觸器、熱過載繼電器	1	套
6	空氣開關	帶漏電保護器	1	個
7	保險絲	15A	3	個
8	操作開關	2位	7	個
9	開關電源	輸出：DC24V	1	個
10	工作狀態指示燈	工作電壓：DC24V	7	只
