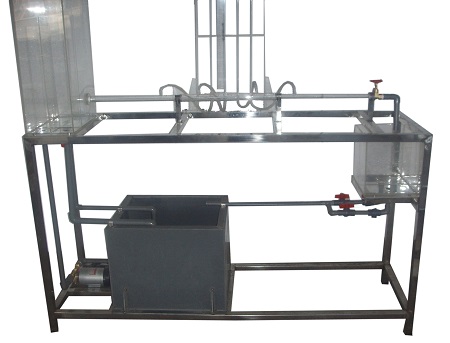

FCDR-26 局部阻力系數測定實驗裝置

一、功能：

1掌握測定管道局部水頭損失系數的方法。

2．對圓管突擴突縮局部阻力系數的經驗公式實驗驗證與分析。

3．加深對局部阻力損失機理的理解。

二、主要配置:

供水箱、供水泵、恒壓水箱、局部阻力管、測壓管、計量水箱、自循環裝置、閥門、不銹鋼框架。

三、技術參數:

1、供水箱：容積約40L，優質不銹鋼材質。

2、供水泵：采用低噪聲無銹蝕環保型增壓水泵，最高揚程：10m，額定流量：12L/min，功率：90W，220V。

3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，兩點測壓點的距離為200mm。

4、恒壓水箱：有機玻璃精制成，帶有穩壓溢流口。

5、測壓管：φ8×600mm透明有機玻璃管，指示液為水。

6、實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

7、外形尺寸：1400×400×1450mm。（帶滑輪及禁錮腳）
