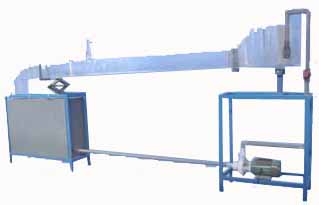

FCDR-24 變底坡水槽水面曲線實驗裝置
一、功能：
1、通過觀察，加深和鞏固棱柱形渠道中恒定非均勻漸變流水面曲線的概念。
2、了解它們的特點、規律及各水面曲線的發生條件與形狀。
3、觀察渠道底坡變化時水面曲線的銜接情況。
二、主要配置：
供水箱、供水泵、穩流筒、實驗槽道、消力池、整流柵板、量水堰、閘板、閥門、三角堰、寬頂堰、實用剖面堰、坡度調節千斤、座標架、量角器、標尺、實驗臺框架等。
三、技術參數：
1、供水箱：容積約50L，不銹鋼材質。
2、供水泵：采用低噪聲無銹蝕環保型小水泵，最高揚程：15m，額定流量：30L/min，功率：370W，220V。
3、實驗槽道：尺寸：3000×100mm，整體采用有機玻璃精制，水面曲線清晰可見，帶顯示坡度功能。
4、前后段可通過坡度調節千斤手動調節坡度，使用靈活方便。
5、采用活動模塊，可演示多種水面曲線和平頂堰、寬頂堰、三角堰及實用堰等實驗。
6、實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
7、外形尺寸：4000×700×1500mm。（帶滑輪及禁錮腳）
