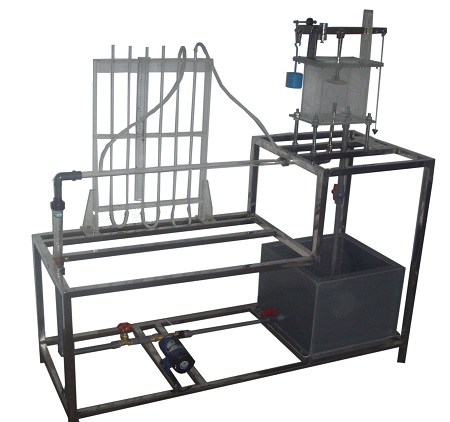

FCDR-05 動量定律實驗儀
一、功能：
1、本實驗是一個驗證性實驗，即通過射流的反應作用力驗證動量定律。
2、測定管嘴噴射水流對擋板所施加的沖擊力。
3、測定動量修正系數，以實驗分析射流出射角度與動量力的相關性。
4、將測出的沖擊力與用動量方程計算出的沖擊力進行比較，加深對動量方程的理解。
二、主要配置：
供水箱、水泵、閥門、流量計、噴嘴、實驗水箱、水平泡、平衡稱量裝置、實驗板件、實驗管道、實驗臺框架等。
三、技術參數：
1、供水箱：容積約25L，不銹鋼材質。
2、供水泵：采用低噪聲無銹蝕環保型增壓水泵，最高揚程：10m，額定流量：12L/min，功率：90W，220V。
3、流量計：管道式液體轉子流量計，流量范圍：60-600L/H。
4、實驗水箱：由有機玻璃制成，裝有稱重裝置及實驗平板與噴嘴等，噴嘴的內徑：約8mm。
5、平衡稱量裝置：精確精細原裝稱重度量稱，通過對游碼調節求取力矩長度。
6、實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
7、外形尺寸：1100×400×1400mm。（帶滑輪及禁錮腳）
