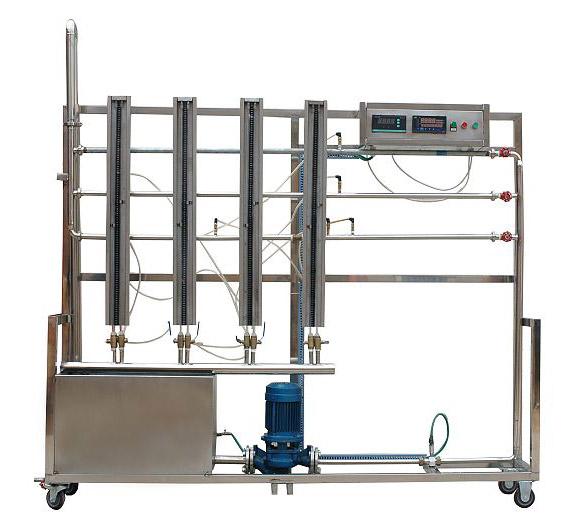

FCHG-11 流體流動阻力測定實驗裝置
一、功能：
1、測定流體流經突擴、突縮和閥門時的局部阻力系數。
2、測定流體流經粗糙管及光滑管時的沿程阻力系數。
3、通過實驗了解流體流動中能量損失的變化規律。
4、測定直管摩擦系數λ與雷諾數Re之間的關系。
二、主要配置：
蓄水箱、供水泵、流量計、光滑管、粗糙管、局部阻力管、測壓頭、壓差板、管路、閥門、實驗臺框架及電控柜等。
三、技術參數：
1、蓄水箱：不銹鋼材質，容積約30L。
2、水泵：采用20SG2.5-15G型管道離心泵，額定功率：0.37KW，轉速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m。
3、流量測量：采用管道式轉子流量計測量，連接方式：法蘭，（或據客戶要求選用渦輪流量計）。
4、光滑管：優質不銹鋼光滑管，管徑20mm、管長1.4m。
5、粗糙管：工業鍍鋅管，管徑20mm、管長1.4m。
6、局部阻力管：優質不銹鋼管，含突擴、突縮段及閥門段，管徑25mm及40mm。
7、實驗臺框架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
8、尺寸：1800×500×1700mm。（帶滑輪及禁錮腳）
數據采集型（FC-ZL/LT-II）：配電腦、數據采集板、微機接口、相關傳感器和數據采集軟件等。能在線監測實驗數據。
