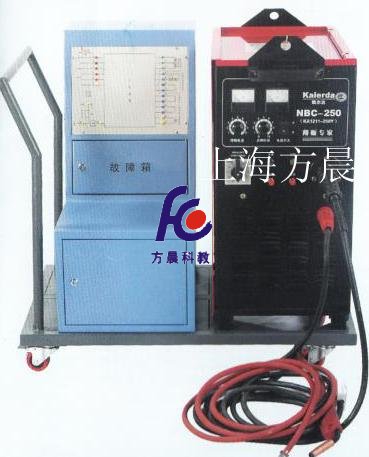

FCCQ-1型CO2氣體保護焊技能實訓裝置

一、產品概述
CO2氣體保護焊技能實訓裝置是根據焊接技術相關課程的教學大綱和焊工國家職業標準要求而設計的。可以完成二氧化碳?xì)怏w保護焊機的認識和基本操作、對接平焊、對接立焊、小徑管子對接、管板T形接頭水平固定焊、大管徑對接等技能實訓。適合職業院校、技工學校焊接技術專業、機械制造類專業的實訓教學，也適合職業培訓學校、職教中心、鑒定站/所等相關課程的技能鑒定。

二、系統配置
實訓裝置主要由焊接電源、送絲機構、二氧化碳?xì)怏w保護及配件組成。
1.焊接電源
焊接電源部分包括主變壓器、整流電路、電抗器。主變壓器采用三相抽頭式設計，通過萬能轉換開關改變主變壓器線圈匝數。輸出電流在50A～250A之間可調。焊接參數匹配寬、電弧柔和、熔滴過渡頻率高。提供直流電壓表、直流電流表各一只，用于顯示輸出端空載電壓、焊接電壓及焊接電流。
2.送絲機構
送絲機構采用獨特的送絲電機，送絲更加平穩，力矩大，送絲速度可以調節。
3.二氧化碳?xì)怏w保護
二氧化碳?xì)怏w保護部分包括氣體加熱器、電控氣閥等。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz/60Hz
2.空載電壓:18～34V
3.工作電壓：16.5～26.5V
4.額定輸出電流：250A
5.負載持續率：35%
6.適合焊絲直徑：0.8～1.0mm
7.裝置容量：9kVA
8.絕緣等級：F
9.外形尺寸：88cm×58cm×90cm
四、實訓項目
任務一：CO2氣體保護焊的認識（工作原理、特點、應用范圍）
任務二：CO2氣體保護焊的基本操作
任務三：CO2氣體保護焊平板對接平焊
任務四：CO2氣體保護焊平板對接立焊
任務五：CO2氣體保護焊小徑管對接
任務六：管板（插入式）T形接頭水平固定焊
任務七：CO2氣體保護焊大徑管對接
