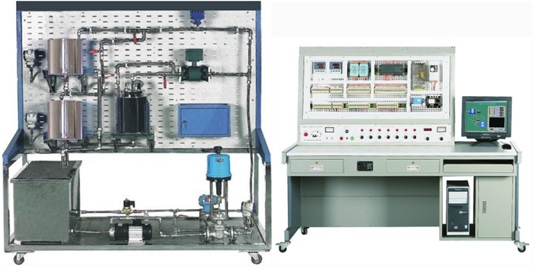

FCGJ-03型多策略過程控制集成系統實訓平臺
一、產品概述
隨著科學技術的不斷發展，現代工業生產中的自動化程度越來越高，控制策略趨于多樣化，為了能夠讓學生更全面的掌握各種各樣的過程控制策略，我們將各種常見控制器融合組成"SBPCJC-1型多策略過程控制集成系統實訓裝置"，能讓學生對多策略的過程控制集成系統有深刻的認識，熟練掌握過程控制裝備上位控制系統的安裝、調試、控制及設計，從而對整個控制系統融會貫通，為將來走向工作崗位打下了堅實的基礎。
二、系統特點
學生通過使用本實訓平臺，能對多策略過程裝備進行安裝、調試、控制及設計等一系列過程實訓，不僅加強了動手能力的鍛煉，而且實現了對整個控制系統全方位的認識，并能進一步讓學生自己組合和設計各種不同的實訓內容。本裝置具有如下特點：
1.具有完善的人身安全保護功能和設備安全保護功能，確保實訓的順利進行
2.控制臺采用網孔板敞開式的結構設計，使控制臺更加直觀，便于理解
3.控制系統包含：智能儀表控制系統、遠程數據采集控制系統、西門子S7-200PLC控制系統等等
4.采用控制系統組合掛接及接拆線的形式提高學生動手技能
三、技術性能
1. 輸入電壓：單相三線～220V±10％ 50Hz
2. 裝置容量：≤3kVA
3. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
4. 整體尺寸：179cm×75cm×178cm
四、系統組成
（一）被控對象（不銹鋼框架）：
1. 動力系統：1套
2. 水箱：2套
3. 鍋爐：1套
4. 儲水箱：1套
5. 液位：2路壓力變送器進行水箱液位檢測
6. 流量：采用渦輪流量計和電磁流量計對管道流量檢測
7. 壓力：電容式差壓變送器測量電動閥兩端的壓力
8. 溫度：采用PT100進行溫度檢測
9. 電動調節閥：1個，通過改變閥門大小來控制管路流量大小（控制系統中的變頻器同樣可以對管路
流量大小進行控制，電動調節閥與變頻器可任選其中一種作為控制流量的執行器，也可以兩種均選）
10. 管路：軟管和管道若干
11. 閥門：若干
（二）控制系統：
1. 電源控制部分
2. 漏電保護器：1個
3. 控制開關：若干
4. 儀表控制系統：1套
5. 遠程數據采集模塊：1套
6. 西門子S7-200PLC：1套
7. RS485/232轉換器：1個
8. PC/PPI通訊電纜：1根
9. 三菱變頻器：1個，
10.單相調壓模塊：1套，
11. 各種模塊輔助安裝件：若干
12. 各種電源線：若干
五、實訓項目
1. 實訓裝置的結構組成和系統認識
2. 傳感器工作原理的認識
(1) 壓力變送器的工作原理認識
(2) 渦輪流量計的工作原理認識
(3) 電磁流量計的工作原理認識
(4) 差壓變送器的工作原理認識
(5) PT100熱電阻的工作原理認識
3. 傳感器安裝調試技能實訓
(1) 壓力變送器的安裝調試
(2) 渦輪流量計的安裝調試
(3）電磁流量計的安裝調試
4.實訓裝置的結構組成和系統認識
5.儀表的認識
(1) 智能調節儀的認識
(2) 遠程數據采集模塊的認識
(3) S7-200PLC可編程控制器的認識
6.儀表的安裝布線技能實訓
(1) 智能調節儀的安裝布線
(2) 遠程數據采集模塊的安裝布線
(3) S7-200PLC可編程控制器的安裝布線
7.儀表的使用
(1) 智能調節儀的使用
(2) 遠程數據采集模塊的使用
(3) S7-200PLC可編程控制器的使用
8.自動控制技能實訓
(1) 單回路與串級控制系統概述
(2) 液位定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
(3) 管道流量定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
(4) 溫度定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
(5) 液位與管道流量串級控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
(6) 加熱水箱溫度與流量串級控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
9.MCGS工控組態軟件組態和控制技能實訓
(1) 實時數據庫組態
(2) 圖形動畫、報表、曲線、報警組態
(3) 設備通訊組態
(4)腳本程序應用組態
