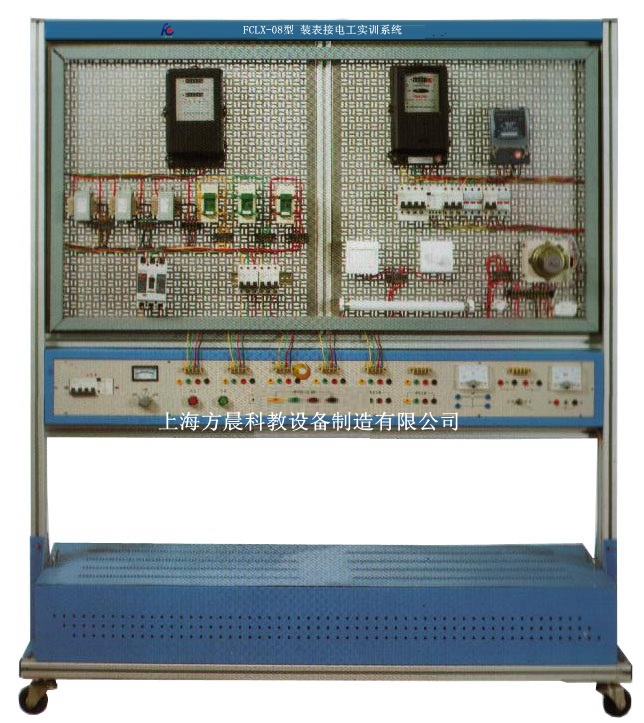

FCLX-08型裝表接電工實訓系統
一、概 述
隨著我國電力事業的發展，科技水平的提高，電能計量裝置發展迅速、種類繁多，而裝表接電作為電力工程中較為重要環節，有著十分重要的意義。本實訓系統根據裝表接電工工種要求，提供了豐富的資源，學生可以在實訓系統上完成高壓計量接線和低壓計量接線，并可實現帶電檢查，更重要的是，本系統可以全方位的培訓學生在不同的供電方式下、不同的用電方式下，正確的選擇電能表并裝表接電。
本裝置采用準實物化設計，學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。
本實訓裝置能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。
本裝置適用于工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用于電力行業從事計量、裝表、抄表工作的人員培訓。
二、特 點
1.布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元件器的布局，進行布線設計；
2.資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷，方便學生對元件進行檢測、接線；
3.保護完善：裝置帶有過流保護、漏電保護、過壓保護。
三、技術性能
1. 外形尺寸：1600mm×750mm×1690mm
2.輸入電源：三相四線～380V±10% 50Hz
3.工作環境：溫度-10℃～+50℃
4.裝置容量：＜5kVA
四、裝置配置
(一)屏體
屏體由網孔板、鋁質型材構建；桌面為防火、防水、耐磨高密度板；屏下方設有左右兩個抽屜（帶鎖）。裝置整體結構堅固、造形美觀大方。
(二)實訓元件
1.電流互感器
2.電壓互感器
3.塑殼斷路器
4.微型斷器器
5.各式電能表
五、實訓項目
1.電流互感器的極性檢查
2.電壓互感器的極性檢查
3.三相四線有功電能表接線
4.三相無功電能計量接線
5.單相電能表接線
6.電能表聯合接線
7.單相普通電子式電能表接線
8.電子式多功能電能表接線
9.不同要求下的高壓電能計量裝置配置、安裝、接線
10.不同要求下的低壓電能計量裝置配置、安裝、接線
11.低壓電能表和互感器特殊接線
12.電能計量裝置接線后的停電檢查
13.電能計量裝置接線后的帶電檢查
14.遠程抄表系統的安裝與調試
訂購指南
“裝表接電工實訓系統”能為用戶展示美觀大方的外形，實用的結構和工藝，產品質量穩定可靠。此外，還可為用戶提供培訓、維修等服務。
本裝置實驗功能完備，通用性強，能完成、安裝接線及調試過程來熟悉調試裝表接電的方法多門課程的實驗，具體學?？筛鶕?jù)自己的需要進行配置。用戶如有特殊要求，本企業可另行提供特殊要求的部件。
由于本裝置的用途廣泛，實驗功能完備，投資效益明顯，因而是全日制高等院校、電大、職大、中專、職業技術學校等電力、電氣類專業理想的實驗設備。
本產品在供貨時附有使用說明、實驗指導書等技術資料，并配有實驗連接線導線和備件。歡迎與本企業洽談業務！
