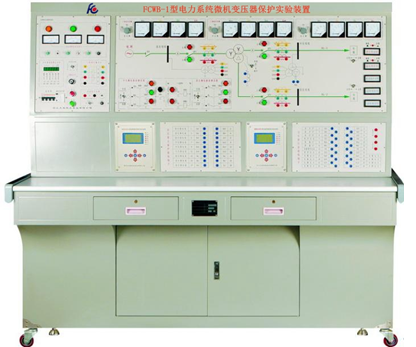

FCWB-1型電力系統微機變壓器保護實驗裝置
一、產品概述
電力系統微機變壓器保護實驗裝置是根據《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學內容，并結合生產實際應用和發展而研發的微機線路保護實驗裝置。學生通過實驗，能進一步理解電力系統微機變壓器保護的原理，并能掌握保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業變壓器保護教學實驗平臺.
二、裝置的安全保護體系
1.總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2.控制屏電源由接觸器通過起、停按鈕進行控制。
3.屏上裝有電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗安全。
4.三相調壓器原、副邊均設有過流保護裝置，相間、線間有過電流或直接短路時均能自動保護。
5.設有定時器兼報警記錄儀（服務管理器），對違規使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
三、技術性能
1.輸入電源：三相四線 380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：187cm×73cm×166cm
四、實驗項目
1.系統正常運行及不平衡電流的測量實驗
2.模擬變壓器瓦斯保護實驗
3.變壓器的電流速斷保護實驗
4.微機變壓器縱差動保護整定實驗
5.變壓器的二次諧波制動實驗
6.變壓器差動速斷保護實驗
7.三繞組變壓器差動保護實驗
8.Y/Y-12雙繞組變壓器差動保護實驗
9.Y/△-11雙繞組變壓器差動保護實驗
10.對比率制動特性的研究實驗
11.雙繞組變壓器的過電流保護實驗
12.三繞組變壓器的過電流保護實驗
13.變壓器低電壓起動過電流保護實驗
14.變壓器復合電壓起動過電流保護實驗
15.中性點直接接地運行變壓器零序保護實驗
16.部分中性點接地運行變壓器零序保護實驗
17.雙繞組變壓器的過負荷保護實驗
18.三繞組組變壓器的過負荷保護實驗
19.Y/△-11雙繞組變壓器過電流保護實驗—— 由學生自行設計考核
20.Y/△-11雙繞組變壓器過負荷保護實驗——由學生自行設計考核
21.雙繞組變壓器保護綜合實驗——由學生自行設計考核
22.三繞組變壓器保護綜合實驗——由學生自行設計考核
訂購指南
“
電力系統微機變壓器保護實驗裝置”能為用戶展示美觀大方的外形，實用的結構和工藝，產品質量穩定可靠。此外，還可為用戶提供培訓、維修等服務。
本裝置實驗功能完備，通用性強，能完成繼電保護、自動裝置、電氣設備、工廠供電、電力系統微機保護等多門課程的實驗，具體學?？筛鶕?jù)自己的需要進行配置。用戶如有特殊要求，本企業可另行提供特殊要求的部件。
由于本裝置的用途廣泛，實驗功能完備，投資效益明顯，因而是全日制高等院校、電大、職大、中專、職業技術學校等電力、電氣類專業理想的實驗設備。
本產品在供貨時附有使用說明、實驗指導書等技術資料，并配有實驗連接線導線和備件。歡迎與本企業洽談業務！
