FCCBK-05船舶起貨機電氣控制技能實訓裝置

一、船舶起貨機電氣控制技能實訓裝置概述

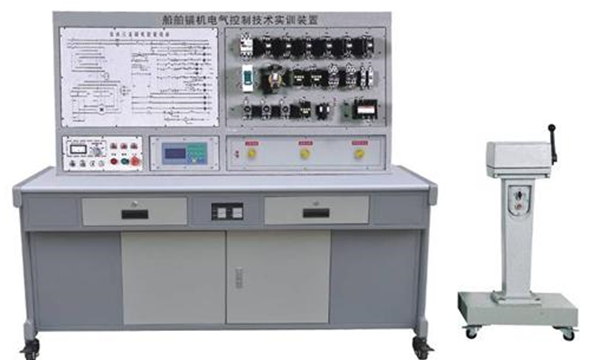

本實訓裝置由電源控制面板、起貨機控制線路鋁面板、起貨機控制線路鐵面板、電動機和主令控制器、故障開關箱及實訓桌等組成。本實訓裝置是為各航海職業院校船舶電氣和輪機工程等專業、社會船舶造修單位、船員培訓機構的教學及培訓考核而研制的實訓設備。它適用于課堂演示、輪機電氣控制的操作及培訓實習。

二、船舶起貨機電氣控制技能實訓裝置產品特點
1.將起貨機控制電路的所有電氣元件安裝在面板表面，能夠直接觀察其動作狀態；
2.面板上印有起貨機控制原理圖、故障點分布及指示燈；
3.采用工業級的船用主令控制器控制設備，以達到模擬現場操作的目的；
4.配有專業設故排故設備可模擬所有常見的電氣故障，可避免直接接觸強電，安全可靠。
三、船舶起貨機電氣控制技能實訓裝置技術性能
1.輸入電源：AC380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1kVA
4.外型尺寸：1572mm×718mm×1522mm
四、船舶起貨機電氣控制技能實訓裝置組成和配置
1.電源控制面板（鋁質面板）
(1)交流電源（帶有漏電保護措施）取自市電。
(2)人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏內漏電流超過一定值，即自動切斷電源，保護人身安全。
2.起貨機電氣線路圖
面板上印有起貨機控制線路的原理圖和故障設置點，安裝有起貨機各個繼電器、接觸器的動作指示燈，指示燈可以指示繼電器、接觸器的相應動作?？芍庇^地看出起貨機控制回路的工作過程。
3.起貨機電氣線路元器件區
面板上裝有斷路器、熔斷器、接觸器、熱繼電器和變壓器等元件，可直觀的觀測其動作情況。
4.電動機和主令控制器
起貨機電動機采用三速鼠籠式異步電動機模擬；風機用于起貨機的散熱。
主令控制器用于控制起貨機的升降操作。
5.故障開關箱
設有16個開關，用于故障設置和模擬熱繼電器動作和過電流繼電器動作。
6.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏，并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
五、船舶起貨機電氣控制技能實訓裝置實訓項目
1.熟悉常用低壓電器的結構、原理
2.熟悉起貨機控制電路原理圖
3.船用主令控制器的使用
4.輪機員升降貨物操作訓練
5.線路上常見故障排除
