電梯門機構安裝與調試實訓考核裝置

產品詳情

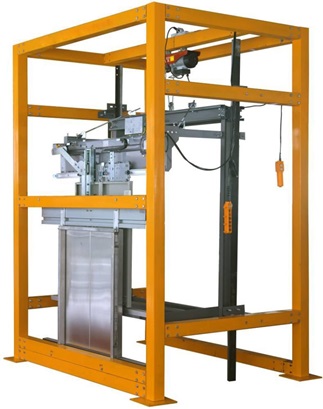

FCDT-165電梯門機構安裝與調試實訓考核裝置
一、產品概述
電梯門機構安裝與調試實訓考核裝置是根據當前真實電梯門機構的裝調和維保需求而開發的一種電梯門機構實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置主要由鋼結構框架、電動葫蘆、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機、導軌、導軌支架、導靴等部件組成。學生根據隨機文件資料說明，在鋼結構框架內進行安裝與調整，使其符合電梯門系統相關規范要求。并通過轎廂架的上下運動模擬轎廂在井道中的運行，當平層時，門機構能夠帶動轎廂門與層門開閉，轎廂離開后，層門緊閉。另外，能夠使學生直觀地看到門機構的全部器件及整個機械動作過程，更有效地幫助學生掌握其工作原理。
二、產品特點
采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
采用真實機構器件，使學生學到的與實際應用的一致；
模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
采用了電動葫蘆拖動轎廂架在導軌上的運動，使演示與調試更加方便。
三、技術參數
1.電源輸入：單相三線 AC220V 50Hz；
2.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3.門機：永磁同步變頻門機；
4.門機電機額定電壓：AC100/125V；
5.門機電機額定轉速：180r/min；
6.門機電機額定功率：43/94W；
7.開門寬度：800mm；
8.門高度：1000mm；
9.轎門材料：表面噴塑碳素鋼板（可選）；
10.層門材料：不銹鋼板（可選）；
11.整機功耗：≤0.5KW；
12.整機重量：≤600KG；
13.外形尺寸：2240mm×1640mm×3000mm（長×寬×高）。
四、配置清單
序號 名稱 數量 單位 備注
1 井道框架 1 臺 材料：Q235 / 表面噴塑處理
2 導軌 1 套 T75-3/B
3 門機安裝架 1 套 材料：Q235 / 表面噴漆處理
4 電動葫蘆 1 臺 PA300
5 層門扇 1 套 不銹鋼
6 門框 1 套 不銹鋼
7 層門機構 1 套 材料：Q235 / 表面噴漆處理
8 層門地坎 1 條 鋁合金
9 層門地坎支架 2 個 材料：Q235 / 表面電鍍處理
10 護腳板 1 塊 材料：Q235 / 表面電鍍處理
11 轎廂門扇 1 套 材料：Q235 /表面噴塑處理
12 門機連接支架 1 套 材料：Q235 / 表面噴漆處理
13 永磁變頻門機 1 套 廠商：杭州/西子孚信；型號：jarless-con；開門方式：中分；額定轉速：180r/min；額定功率：43/94W
14 擺臂式異步門刀 1 套 材料：Q235 / 表面電鍍處理
15 轎廂門地坎 1 條 鋁合金
16 安裝與測量工具 1 套 詳見配套工具清單
17 隨機資料 1 份 實訓指導書及相關說明書等資料
六、配套工具清單
序號 名稱 型號 數量 單位 備注
1 水平尺 600 1 把
2 線墜 2m 1 把 帶磁座
3 卷尺 3m 1 把
4 電梯專用校軌尺 單線 1 套
5 開口扳手 8～10 1 把
6 開口扳手 10～12 1 把
7 開口扳手 13～16 1 把
8 開口扳手 14～17 1 把
9 開口扳手 18～21 1 把
10 開口扳手 19～22 1 把
11 開口扳手 24～27 1 把
12 鋼直尺 300mm 1 把
13 一字螺絲刀 3×75mm 1 把
14 十字螺絲刀 3×75mm 1 把
15 活動扳手 12寸 1 把
16 子彈頭三位插板 TS-103B 1 把
七、實訓項目
1.導軌支架與導軌的安裝與調整；
2.電梯層門地坎的安裝與調整；
3.電梯轎廂門地坎的安裝與調整；
4.電梯層門門框的安裝與調整；
5.電梯層門上坎的安裝與調整；
6.電梯層門門扇的安裝與調整；
7.門機的安裝與調整；
8.電梯轎門的安裝與調整；
9.門刀的安裝與調試；
10.電梯層門地坎與轎廂門地坎尺寸的調整；
11.電梯門機參數的設置與調試；
12.電梯開關門的調試；
13.電梯門系統的保養。
